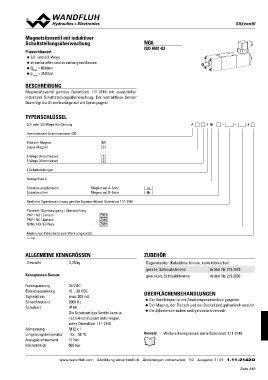

Magnetsitzventil mit induktiver NG6 SSiittzzvveennttiill
Schaltstellungsüberwachung
ISO 4401-03 A 2 06 - - #
Flanschbauart
◆ 2/2- und 3/2-Wege
◆ stromlos offen und stromlos geschlossen
◆ Qmax = 40 l/min
◆ p max = 350 bar

BESCHREIBUNG

Magnetsitzventil gemäss Datenblatt 1.11-2140 mit zusätzlicher
induktiver Schaltstellungsüberwachung. Der kontaktlose Sensor
überträgt die Sitzkolbenlage auf ein Sprungsignal.

TYPENSCHLÜSSEL

2/2- oder 3/2-Wege Ausführung

Internationale Anschlussnorm ISO

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen

Nenngrösse 6

Stromlos geschlossen Magnet auf A-Seite 1a
Stromlos offen Magnet auf B-Seite 0b

Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.11-2140

Polarität / Signalausgang / Überwachung Z603
PNP / NO / Einfach Z482
PNP / NC / Einfach Z680
NPN / NO / Einfach

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2142

ALLGEMEINE KENNGRÖSSEN ZUBEHÖR

Gewicht 2,25 kg Gegenstecker (Kabeldose female, konfektionierbar)

Kenngrössen Sensor: gerade, Schraubklemme Artikel Nr. 219.2978
gewinkelt, Schraubklemme Artikel Nr. 219.3003

Nennspannung 24 VDC OBERFLÄCHENBEHANDLUNGEN
Betriebsspannung 10…30 VDC
Signalstrom max. 200 mA ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Schaltfrequenz 2000 Hz
Schutzart IP 68 ◆ Der Magnet, der Flansch und der Deckel sind galvanisch verzinkt
Die Schutzart des Ventils kann je
Abmessung nach Anschlussart tiefer liegen, ◆ Die Zylinderschrauben sind galvanisch verzinkt
Umgebungstemperatur siehe Datenblatt 1.11-2140
Anzugsdrehmoment M12 x 1 Hinweis! Weitere Kenngrössen siehe Datenblatt 1.11-2140
Höchstdruck -25…50 °C
15 Nm
500 bar

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 21 01 1.11-2142D
