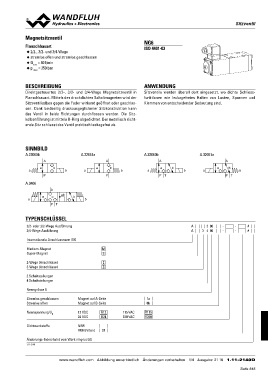

SSiittzzvveennttiill

Magnetsitzventil NG6

Flanschbauart ISO 4401-03
◆ 2/2-, 3/2- und 3/4-Wege
◆ stromlos offen und stromlos geschlossen
◆ Qmax = 40 l/min
◆ p max = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-, 3/2- und 3/4-Wege Magnetsitzventil in Sitzventile werden überall dort eingesetzt, wo dichte Schliess-
Flanschbauart. Mittels des druckdichten Schaltmagneten wird der
Sitzventilkolben gegen die Feder wirkend geöffnet oder geschlos- funktionen wie leckagefreies Halten von Lasten, Spannen und
sen. Dank beidseitig druckausgeglichener Sitzkonstruktion kann
das Ventil in beide Richtungen durchflossen werden. Die Sitz- Klemmen von entscheidender Bedeutung sind.
kolbenführung ist mittels O-Ring abgedichtet. Der metallisch dicht-
ende Sitz schliesst das Ventil praktisch leckagefrei ab.

SINNBILD A.22061a A.32060b A.32061a

A.22060b A A

A A a ab
b a ab
a b a b b b
a b a P PT PT

P

A.3406

A

a a o ab b b

PT

TYPENSCHLÜSSEL A 2 06 - - #

2/2- oder 3/2-Wege Ausführung A 3 4 06 - - #
3/4-Wege Ausführung

Internationale Anschlussnorm ISO

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen
4 Schaltstellungen

Nenngrösse 6

Stromlos geschlossen Magnet auf A-Seite 1a
Stromlos offen Magnet auf B-Seite 0b

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2140

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 16 1.11-2140D
