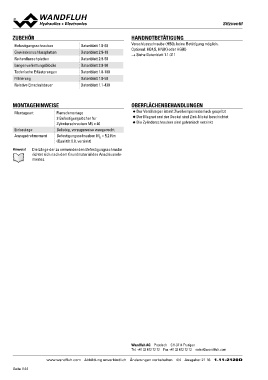

ZUBEHÖR Datenblatt 1.0-60 SSiittzzvveennttiill
Datenblatt 2.9-10
Befestigungsschrauben Datenblatt 2.9-50 HANDNOTBETÄTIGUNG
Gewindeanschlussplatten Datenblatt 2.9-90
Reihenflanschplatten Datenblatt 1.0-100 Verschlussschraube (HB0), keine Betätigung möglich.
Längenverkettungsblöcke Datenblatt 1.0-50 Optional: HB4,5, HN(K) oder HG(K)
Technische Erläuterungen Datenblatt 1.1-430 → Siehe Datenblatt 1.1-311
Filtrierung
Relative Einschaltdauer
MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN
Montageart Flanschmontage ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
3 Befestigungslöcher für
Einbaulage Zylinderschrauben M5 x 40 ◆ Der Magnet und der Deckel sind Zink-Nickel beschichtet
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht ◆ Die Zylinderschrauben sind galvanisch verzinkt
Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 16 1.11-2120D
