P. 576
MagnetSsiittzzvveennttiill

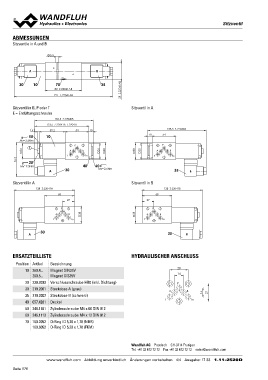

ABMESSUNGEN
Sitzventile in A und B
5.5
AB
30 10 70 35 38 Z.22041AB
82 Z.22041AB
221 Z.22041AB
Sitzventil in B, P oder T Sitzventil in A
E = Entlüftungsschraube
133.5 Z.22040B
123.5 Z.22041P, Z.22041T
4 59.2 54 10 133.5 Z.22040A
10 54
50 10
MD= 2.6Nm P 35 P
A 38 A
E T 38 T
76.3 35
35 B B
To To
20 40 60
MD= 2.6Nm
MD= 9.5Nm
A 30 35 B
Sitzventil in A Sitzventil in B 138 Z.22041B
138 Z.22041A 68
27
68
27
P B 38 P B
A To 38 A To
T T
A 30 35 B
ERSATZTEILLISTE HYDRAULISCHER ANSCHLUSS
Position Artikel Bezeichnung 28
10 14
260.4... Magnet SIN35V
20 260.5... Magnet SIS35V P B 14
30 A T0 27
239.2033 Verschlussschraube HB0 (inkl. Dichtung) T
219.2001 Steckdose A (grau)
35 219.2002 Steckdose B (schwarz)
40 057.4201 Deckel
50 246.1161 Zylinderschraube M4 x 60 DIN 912
60 246.1113 Zylinderschraube M4 x 12 DIN 912
70 160.2052 O-Ring ID 5,28 x 1,78 (NBR)
160.6052 O-Ring ID 5,28 x 1,78 (FKM)
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 17 33 1.11-2520D
Seite 576
