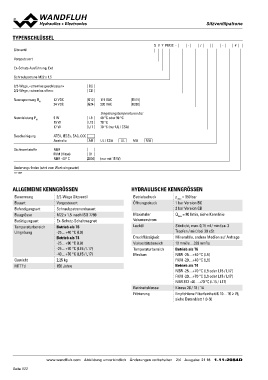

SitzventSiliptzavtreonntiel

TYPENSCHLÜSSEL S V Y PM22 - - / -#

Sitzventil

Vorgesteuert

Ex-Schutz-Ausführung, Exd

Schraubpatrone M22 x 1,5

2/2-Wege, «stromlos geschlossen» BC
2/2-Wege, «stromlos offen» CB

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Nennleistung PN 9W Umgebungstemperaturen bis:
15 W L9 40 °C oder 90 °C
17 W
L15 70 °C

L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC, CCC

Australia AU UL / CSA UL MA MA

Dichtwerkstoffe NBR
FKM (Viton)
NBR -40° C D1
Z604 (nur mit 15 W)

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2084

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-Wege Sitzventil Betriebsdruck pmax = 350 bar
Bauart Öffnungsdruck 1 bar Version BC
Befestigungsart Vorgesteuert 2 bar Version CB
Baugrösse Maximaler Qmax = 80 l/min, siehe Kennlinie
Betätigungsart Schraubpatronenbauart Volumenstrom
Temperaturbereich Lecköl Sitzdicht, max. 0,15 ml / min (ca. 3
Umgebung M22 x 1,5 nach ISO 7789 Tropfen / min) bei 30 cSt
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht Ex-Schutz-Schaltmagnet Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd Temperaturbereich
Betrieb als T6 Medium Betrieb als T6
-25…+40 °C (L9) NBR -25…+40 °C (L9)
Betrieb als T4 Reinheitsklasse FKM -20…+40 °C (L9)
-25…+90 °C (L9) Filtrierung Betrieb als T4
-25…+70 °C (L15 / L17) NBR -25…+70 °C (L9 oder L15 / L17)
-40…+70 °C (L15 / L17) FKM -20…+70 °C (L9 oder L15 / L17)
NBR 872 -40…+70 °C (L15 / L17)
2,25 kg Klasse 20 / 18 / 14
Empfohlene Filterfeinheit ß 10…16 ≥ 75,
150 Jahre siehe Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 18 1.11-2084D
