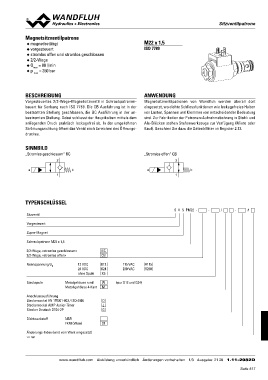

SitzventSiliptzavtreonntiel

Magnetsitzventilpatrone M22 x 1,5
◆ magnetbetätigt
◆ vorgesteuert ISO 7789

◆ stromlos offen und stromlos geschlossen
◆ 2/2-Wege
Qp mmaaxx = 80 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes 2/2-Wege-Magnetsitzventil in Schraubpatronen- Magnetsitzventilpatronen von Wandfluh werden überall dort
bauart für Senkung nach ISO 7789. Die CB Ausführung ist in der eingesetzt, wo dichte Schliessfunktionen wie leckagefreies Halten
bestromten Stellung geschlossen, die BC Ausführung in der un- von Lasten, Spannen und Klemmen von entscheidender Bedeutung
bestromten Stellung. Dabei schliesst der Hauptkolben mittels dem sind. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
anliegenden Druck praktisch leckagefrei ab. In der umgekehrten Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
Strömungsrichtung öffnet das Ventil nach Erreichen des Öffnungs- Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
druckes.

SINNBILD „Stromlos offen“ CB b

„Stromlos geschlossen“ BC 2

2 a
1
ab
1

TYPENSCHLÜSSEL

S V S PM22 - - / -#

Sitzventil

Vorgesteuert

Super-Magnet

Schraubpatrone M22 x 1,5

2/2-Wege, «stromlos geschlossen» BC
2/2-Wege, «stromlos offen» CB

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5

Steckspule Metalgehäuse rund W (nur G12 und G24)
Metallgehäuse 4-Kant M

Anschlussausführung D
Steckersockel EN 175301-803 / ISO 4400 J
Steckersockel AMP Junior-Timer G
Stecker Deutsch DT04-2P

Dichtwerkstoff NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2082

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 21 26 1.11-2082D
