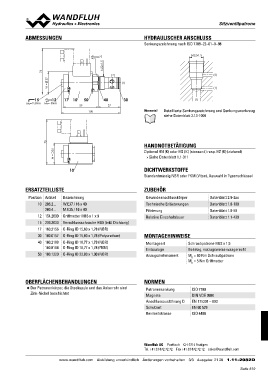

P. 519

ABMESSUNGEN                                                                                                                                          SitzventSiliptzavtreonntiel

                                                  s27                                              HYDRAULISCHER ANSCHLUSS

76                                                                                 (2)             Senkungszeichnung nach ISO 7789–22–01–0–98
      W = 37                                                                                  (1)
                                                                                                                                                      M22x1.5
                                                                  M22x1.5
                                                                                                                                                                               (2)
      15 12        17 10 50                                                40      30
                                                                                                                                                                               (1)
MD= 9.5Nm MD= 5Nm                  59                                          37                                                                         (1)

                                             100                                                   Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
                                                                                                                 siehe Datenblatt 2.13-1008

75                                                                                                 HANDNOTBETÄTIGUNG
       M = 35
                                                                                                   Optional HN (K) oder HG (K) (stossend) resp. HZ (K) (ziehend)
                                 10                                                                → Siehe Datenblatt 1.1-311

ERSATZTEILLISTE                                                                                    DICHTWERKSTOFFE

  Position Artikel Bezeichnung                                                                     Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
         10 206.2... W.E37 / 16 x 40
              260.4... M.E35 / 16 x 40                                                             ZUBEHÖR                    Datenblatt 2.9-2xx
         12 154.2600 Griffmutter M16 x 1 x 9                                                                                  Datenblatt 1.0-100
         15 239.2033 Verschlussschraube HB0 (inkl. Dichtung)                                        Gewindeanschlusskörper    Datenblatt 1.0-50
         17 160.2156 O-Ring ID 15,60 x 1,78 (NBR)                                                   Technische Erläuterungen  Datenblatt 1.1-430
         30 160.0157 O-Ring ID 15,60 x 1,78 (Polyurethan)                                           Filtrierung
         40 160.2188 O-Ring ID 18,77 x 1,78 (NBR)                                                   Relative Einschaltdauer
              160.8188 O-Ring ID 18,77 x 1,78 (FKM)
         50 160.1220 O-Ring ID 22,00 x 1,00 (NBR)                                                  MONTAGEHINWEISE

                                                                                                   Montageart              Schraubpatrone M22 x 1,5
                                                                                                   Einbaulage              Beliebig, vorzugsweise waagerecht
                                                                                                   Anzugsdrehmoment        MD = 60 Nm Schraubpatrone
                                                                                                                           MD = 5 Nm Griffmutter

OBERFLÄCHENBEHANDLUNGEN                                                                            NORMEN                     ISO 7789
                                                                                                                              DIN VDE 0580
◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind                                         Patronensenkung           EN 175301 – 803
                                                                                                    Magnete                   EN 60 529
   Zink-Nickel beschichtet                                                                          Anschlussausführung D     ISO 4406
                                                                                                    Schutzart
                                                                                                    Reinheitsklasse

                                                                                          Wandfluh AG Postfach CH-3714 Frutigen
                                                                                          Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                   www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 21 26 1.11-2082D
