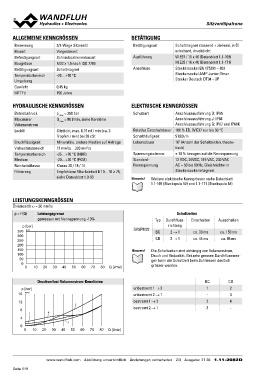

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG SitzventSiliptzavtreonntiel

Benennung 2/2-Wege Sitzventil Betätigungsart Schaltmagnet stossend + ziehend, in Öl
Bauart Vorgesteuert schaltend, druckdicht
Befestigungsart Schraubpatronenbauart Ausführung W.E37 / 16 x 40 (Datenblatt 1.1-169)
Baugrösse M22 x 1,5 nach ISO 7789 M.E35 / 16 x 40 (Datenblatt 1.1-171)
Betätigungsart Schaltmagnet Anschluss Steckersockel EN 175301 – 803
Temperaturbereich -25…+70 °C Steckersockel AMP Junior-Timer
Umgebung Stecker Deutsch DT04 – 2P
Gewicht 0,45 kg
MTTFd 150 Jahre

HYDRAULISCHE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Betriebsdruck p max = 350 bar Schutzart Anschlussausführung D: IP65
Maximaler Q max = 80 l/min, siehe Kennlinie Anschlussausführung J: IP66
Volumenstrom Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Lecköl Sitzdicht, max. 0,15 ml / min (ca. 3 Schalthäufigkeit
Tropfen / min) bei 30 cSt Lebensdauer 100 % ED, W.E37 nur bis 50 °C
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s Spannungstoleranz 5'000 / h
Temperaturbereich -25…+70 °C (NBR) Standard-
Medium -20…+70 °C (FKM) Nennspannung 107 (Anzahl der Schaltzyklen, theore-
Reinheitsklasse Klasse 20 / 18 / 14 tisch)
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50 ± 10 % bezogen auf die Nennspannung

12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 bis 60 Hz, Gleichrichter in
Steckersockel integriert

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-169 (Steckspule W) und 1.1-171 (Steckspule M)

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenze Schaltzeiten
gemessen mit Nennspannung -10%
Typ Durchfluss- Einschalten Ausschalten
ca. 30 ms
p [bar] SVSPM22 BC richtung ca. 150 ms
2→1 ca. 85 ms
350 K0769
300 CB 2 → 1 ca. 45 ms
250
200 Hinweis! Die Schaltzeiten sind abhängig von Volumenstrom,
150 Druck und Viskosität. Bei sehr grossen Durchflussmen-
100 80 Q [l/min] gen kann die Schaltzeit beim Schliessen deutlich
grösser werden.
50
0
0 10 20 30 40 50 60 70

Druckverlust-Volumenstrom-Kennlinien BC CB
12
p [bar] unbestromt 1 → 2 -3
16 K0770_1 unbestromt 2 → 1 24
bestromt 1 → 2 3-
12 bestromt 2 → 1

3

8 4

1

4

2

0
0 10 20 30 40 50 60 70 80 Q [l/min]

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 21 26 1.11-2082D
