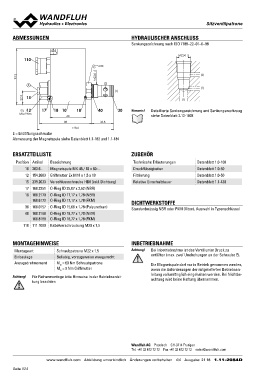

Page 524 - Softbound_Edition_19_de

SitzventSiliptzavtreonntiel

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach ISO 7789–22–01–0–98

110 M22x1.5

s30 (2)
(1)
93.3 (1)
22.5
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
M22x1.5 siehe Datenblatt 2.13-1008
E (2)
(1)

15

12 17 18 10 18 40 30

MD= 9Nm 60

88 36.8

128.6

E = Entlüftungsschraube
Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184

ERSATZTEILLISTE ZUBEHÖR Datenblatt 1.0-100
Datenblatt 1.0-50
Position Artikel Bezeichnung Technische Erläuterungen Datenblatt 1.0-50
10 263.6... Magnetspule MK.45 / 18 x 60-... Druckflüssigkeiten Datenblatt 1.1-430
12 154.2603 Griffmutter Ex M18 x 1,5 x 18 Filtrierung
15 239.2033 Verschlussschraube HB0 (inkl. Dichtung) Relative Einschaltdauer
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR)
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR) DICHTWERKSTOFFE
160.6172 O-Ring ID 17,17 x 1,78 (FKM)
30 160.0157 O-Ring ID 15,60 x 1,78 (Polyurethan) Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
40 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.8188 O-Ring ID 18,77 x 1,78 (FKM)
110 111.1080 Kabelverschraubung M20 x 1,5

MONTAGEHINWEISE INBETRIEBNAHME

Montageart Schraubpatrone M22 x 1,5 Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu
Einbaulage Beliebig, vorzugsweise waagerecht entlüften (max. zwei Umdrehungen an der Schraube E).
Anzugsdrehmoment MD = 60 Nm Schraubpatrone
MD = 9 Nm Griffmutter Die Magnetspule darf nur in Betrieb genommen werden,
wenn die Anforderungen der mitgelieferten Betriebsan-
Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei- leitung vollumfänglich eingehalten werden. Bei Nichtbe-
tung beachten achtung wird keine Haftung übernommen.

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 18 1.11-2084D
