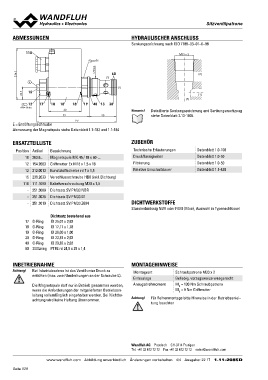

Page 528 - Softbound_Edition_19_de

ABMESSUNGEN SitzventSiliptzavtreonntiel

110 HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach ISO 7789–33–01–0–98

M33 x 2
s36

94
22.5

M33x2
60 (2)

(2) (1)
(1)
E
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
(1) siehe Datenblatt 2.13-1005

15

12 17 18 10 18 19 40 13 30
MD= 9Nm
60

93 50

E = Entlüftungsschraube 147

Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Technische Erläuterungen Datenblatt 1.0-100
10 263.6... Magnetspule MK.45 / 18 x 60-... Druckflüssigkeiten Datenblatt 1.0-50
12 154.2603 Griffmutter Ex M18 x 1,5 x 18 Filtrierung Datenblatt 1.0-50
Relative Einschaltdauer Datenblatt 1.1-430
13 212.0013 Kunststoffscheibe rd 7 x 1,5
15 239.2033 Verschlussschraube HB0 (inkl. Dichtung) DICHTWERKSTOFFE
110 111.1080 Kabelverschraubung M20 x 1,5
Dichtsatz SV.PM33 NBR Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
- 251.3009 Dichtsatz SV.PM33 D1
- 251.3026 Dichtsatz SV.PM33 Z604
- 251.3019

Dichtsatz bestehend aus
17 O-Ring ID 25,07 x 2,62
18 O-Ring ID 17,17 x 1,78
19 O-Ring ID 26,00 x 1,00
30 O-Ring ID 23,81 x 2,62
40 O-Ring ID 29,82 x 2,62
60 Stützring PTFE rd 24,5 x 29 x 1,4

INBETRIEBNAHME MONTAGEHINWEISE

Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu Montageart Schraubpatrone M33 x 2
entlüften (max. zwei Umdrehungen an der Schraube E). Einbaulage Beliebig, vorzugsweise waagerecht
Anzugsdrehmoment MD = 130 Nm Schraubpatrone
Die Magnetspule darf nur in Betrieb genommen werden, MD = 9 Nm Griffmutter
wenn die Anforderungen der mitgelieferten Betriebsan-
leitung vollumfänglich eingehalten werden. Bei Nichtbe- Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
achtung wird keine Haftung übernommen. tung beachten

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 22 17 1.11-2085D
