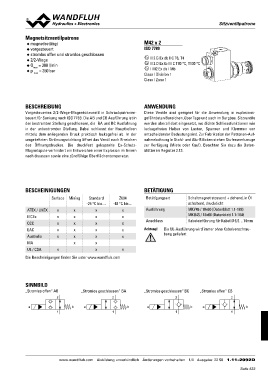

Page 533 - Softbound_Edition_19_de

SitzventSiliptzavtreonntiel

Magnetsitzventilpatrone M42 x 2
◆ magnetbetätigt
◆ vorgesteuert ISO 7789
◆ stromlos offen und stromlos geschlossen
◆ 2/2-Wege x II 2 G Ex db IIC T6, T4
pQmmaaxx = 300 l/min x II 2 D Ex tb III C T80 °C, T130 °C
◆ = 350 bar x I M2 Ex db I Mb
◆
Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Vorgesteuertes 2/2-Wege-Magnetsitzventil in Schraubpatronen- Diese Ventile sind geeignet für die Anwendung in explosions-
bauart für Senkung nach ISO 7789. Die AB und CB Ausführung ist in gefährdeten Bereichen, über Tage und auch im Bergbau. Sitzventile
der bestromten Stellung geschlossen, die BA und BC Ausführung werden überall dort eingesetzt, wo dichte Schliessfunktionen wie
in der unbestromten Stellung. Dabei schliesst der Hauptkolben leckagefreies Halten von Lasten, Spannen und Klemmen von
mittels dem anliegenden Druck praktisch leckagefrei ab. In der entscheidender Bedeutung sind. Zur Fabrikation der Patronen-Auf-
umgekehrten Strömungsrichtung öffnet das Ventil nach Erreichen nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
des Öffnungsdruckes. Die druckfest gekapselte Ex-Schutz- zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Daten-
Magnetspule verhindert ein Entweichen einer Explosion im Innern blätter im Register 2.13.
nach draussen sowie eine zündfähige Oberflächentemperatur.

BESCHEINIGUNGEN BETÄTIGUNG

Surface Mining Standard Z604 Betätigungsart Schaltmagnet stossend + ziehend, in Öl
-25 °C bis… -40 °C bis… schaltend, druckdicht
ATEX / UKEX x x Ausführung
IECEx x x x x MKY45 / 18x60 (Datenblatt 1.1-183)
CCC x x x x Anschluss MKU45 / 18x60 (Datenblatt 1.1-184)
EAC x x x x
Australia x x x x Kabeleinführung für Kabel Ø 6,5…14mm
MA x x x
UL / CSA x x Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
x x bung geliefert

Die Bescheinigungen finden Sie unter www.wandfluh.com

SINNBILD „Stromlos geschlossen“ BA „Stromlos geschlossen“ BC „Stromlos offen“ CB

„Stromlos offen“ AB 2 2 2

2 ba b ab a b
1 1 1
a
1

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 22 50 1.11-2092D
