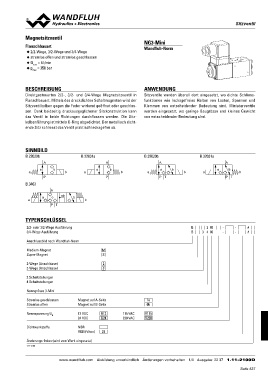

Page 537 - Softbound_Edition_19_de

SSiittzzvveennttiill

Magnetsitzventil NG3-Mini

Flanschbauart Wandfluh-Norm
◆ 2/2-Wege, 3/2-Wege und 3/4-Wege
◆ stromlos offen und stromlos geschlossen
◆ Qmax = 6 l/min
◆ pmax = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-, 3/2- und 3/4-Wege Magnetsitzventil in Sitzventile werden überall dort eingesetzt, wo dichte Schliess-
Flanschbauart. Mittels des druckdichten Schaltmagneten wird der funktionen wie leckagefreies Halten von Lasten, Spannen und
Sitzventilkolben gegen die Feder wirkend geöffnet oder geschlos- Klemmen von entscheidender Bedeutung sind. Miniaturventile
sen. Dank beidseitig druckausgeglichener Sitzkonstruktion kann werden eingesetzt, wo geringe Baugrösse und kleines Gewicht
das Ventil in beide Richtungen durchflossen werden. Die Sitz- von entscheidender Bedeutung sind.
kolbenführung ist mittels O-Ring abgedichtet. Der metallisch dicht-
ende Sitz schliesst das Ventil praktisch leckagefrei ab.

SINNBILD B.22031a B.32030b B.32031a

B.22030b A A

A A a ab
b a ab
a a b b a b b b
P a P PT PT
B.3403

A

a o ab b
ab

PT

TYPENSCHLÜSSEL B 2 03 - - #

2/2- oder 3/2-Wege Ausführung B 3 4 03 - - #
3/4-Wege Ausführung

Anschlussbild nach Wandfluh-Norm

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen
4 Schaltstellungen

Nenngrösse 3-Mini

Stromlos geschlossen Magnet auf A-Seite 1a
Stromlos offen Magnet auf B-Seite 0b

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2100

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 22 37 1.11-2100D
