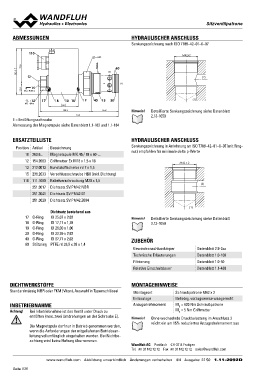

P. 536

SitzventSiliptzavtreonntiel

ABMESSUNGEN                                                              HYDRAULISCHER ANSCHLUSS

               110                                                              Senkungszeichnung nach ISO 7789–42–01–0–07

                                                       s46 M42x2

93.3                                                   M42x2              60
      70.8
                                                                    (2)
                  E                                                                (1)                                                                                 (2)

22.5              15                                                                                                                                        (1)

            M D= 9.5Nm                                                                   Hinweis! Detaillierte Senkungszeichnung siehe Datenblatt
                                                                                                       2.13-1050
                  12    17  18 10 18     19 40 13 30

            M D= 9Nm                 60

                            104.2                             55.8

                                                                                    164

E = Entlüftungsschraube
Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184

ERSATZTEILLISTE                                                                          HYDRAULISCHER ANSCHLUSS

Position    Artikel         Bezeichnung                                                  Senkungszeichnung in Anlehnung an ISO 7789–42–01–0–07 (mit Ring-
       10   263.6...        Magnetspule MK.45 / 18 x 60-...                              nut) empfohlen für minimale delta p-Werte
       12   154.2603        Griffmutter Ex M18 x 1,5 x 18
       13   212.0013        Kunststoffscheibe rd 7 x 1,5                                                                                       M42 x 2
       15   239.2033        Verschlussschraube HB0 (inkl. Dichtung)
     110    111.1080        Kabelverschraubung M20 x 1,5                                                                                                              (2)
            251.3017        Dichtsatz SV.PM42 NBR
            251.3041        Dichtsatz SV.PM42 D1
            251.3020        Dichtsatz SV.PM42 Z604

                              Dichtsatz bestehend aus                                                                                                    (1)
            17 O-Ring ID 25,07 x 2,62
            18 O-Ring ID 17,17 x 1,78                                                    Hinweis! Detaillierte Senkungszeichnung siehe Datenblatt
            19 O-Ring ID 26,00 x 1,00                                                                  2.13-1059
            30 O-Ring ID 32,99 x 2,62
            40 O-Ring ID 37,77 x 2,62                                                    ZUBEHÖR                    Datenblatt 2.9-2xx
            60 Stützring PTFE rd 33,5 x 38 x 1,4                                                                    Datenblatt 1.0-100
                                                                                          Gewindeanschlusskörper    Datenblatt 1.0-50
                                                                                          Technische Erläuterungen  Datenblatt 1.1-430
                                                                                          Filtrierung
                                                                                          Relative Einschaltdauer

DICHTWERKSTOFFE                                                                          MONTAGEHINWEISE

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel                           Montageart        Schraubpatrone M42 x 2
                                                                                         Einbaulage        Beliebig, vorzugsweise waagerecht
INBETRIEBNAHME                                                                           Anzugsdrehmoment  MD = 420 Nm Schraubpatrone
                                                                                                           MD = 5 Nm Griffmutter
Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu
              entlüften (max. zwei Umdrehungen an der Schraube E).                       Hinweis! Ohne wechselnde Druckbelastung im Anschluss 2
                                                                                                       reicht ein um 15% reduziertes Anzugsdrehmoment aus
              Die Magnetspule darf nur in Betrieb genommen werden,
              wenn die Anforderungen der mitgelieferten Betriebsan-                      Wandfluh AG Postfach CH-3714 Frutigen
              leitung vollumfänglich eingehalten werden. Bei Nichtbe-                    Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
              achtung wird keine Haftung übernommen.

                            www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 22 50 1.11-2092D
