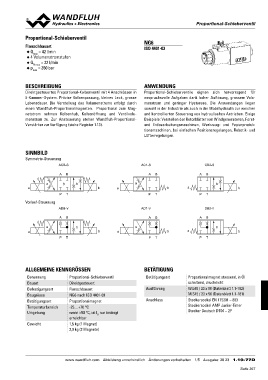

Proportional-Schieberventil NG6

Flanschbauart ISO 4401-03
Q4 mVaox l=um42enl/smtrinomstufen
◆
◆

◆ QpmNamx a=x = 32 l/min
◆ 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen in Proportional-Schieberventile eignen sich hervorragend für
5-Kammer-System. Präzise Kolbenpassung, kleines Leck, grosse anspruchsvolle Aufgaben dank hoher Auflösung, grossem Volu-
Lebensdauer. Die Verstellung des Volumenstroms erfolgt durch menstrom und geringer Hysterese. Die Anwendungen liegen
einen Wandfluh-Proportionalmagneten. Proportional zum Mag- sowohl in der Industrie als auch in der Mobilhydraulik zur weichen
netstrom nehmen Kolbenhub, Kolbenöffnung und Ventilvolu- und kontrollierten Steuerung von hydraulischen Antrieben. Einige
menstrom zu. Zur Ansteuerung stehen Wandfluh-Proportional- Beispiele: Verstellen der Rotorblätter von Windgeneratoren, Forst-
Verstärker zur Verfügung (siehe Register 1.13). und Erdbearbeitungsmaschinen, Werkzeug- und Papierproduk-
tionsmaschinen, bei einfachen Positionsregelungen, Robotik- und
Lüfterregelungen.

SINNBILD AC1-S CB2-S

Symmetrie-Steuerung AB

ACB-S b
a
AB AB
PT
a0 b a
a ba DB2-V
b b
PT AB b
PT
Vorlauf-Steuerung b
AD1-V a
ADB-V
PT
AB AB

a b a
a ba
b

PT PT

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung Proportional-Schieberventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart Direktgesteuert schaltend, druckdicht
Befestigungsart Flanschbauart Ausführung
Baugrösse NG6 nach ISO 4401-03 W.E45 / 23 x 50 (Datenblatt 1.1-182)
Betätigungsart Proportionalmagnet Anschluss M.S45 / 23 x 50 (Datenblatt 1.1-181)
Temperaturbereich -25…+70 °C
Umgebung wenn >50 °C, ist IG nur bedingt Steckersockel EN 175301 – 803
erreichbar Steckersockel AMP Junior-Timer
Gewicht 1,5 kg (1 Magnet) Stecker Deutsch DT04 – 2P
2,0 kg (2 Magnete)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/5 Ausgabe: 20 23 1.10-77D
