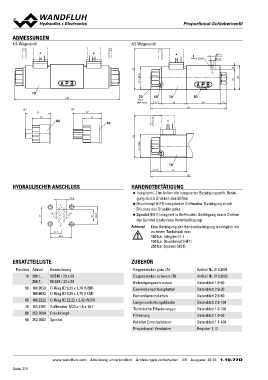

Page 370 - Softbound_Edition_19_de

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

ABMESSUNGEN 4/2-Wegeventil

4/3-Wegeventil B A 9.5

A

MD= 5.2Nm 5.2

83 41 8
W = 45 49

10 210 70 60 10 50 68 13
HS1
HF1 MD= 5Nm 21 50 152
51 80
37 57
37

90 A

86
M = 45

10

18 53
152

HYDRAULISCHER ANSCHLUSS HANDNOTBETÄTIGUNG

T 17.8 ◆ Integriert (–) Im Ankerrohr integrierter Betätigungsstift. Betäti-
A B gung durch Drücken des Stiftes
31
21 ◆ Druckknopf (HF1) Integriert in Griffmutter. Betätigung durch
32.5 Drücken des Druckknopfes

◆ Spindel (HS1) Integriert in Griffmutter. Betätigung durch Drehen
der Spindel (stufenlose Ventilbetätigung)

P Achtung! Eine Betätigung der Handnotbetätigung ist möglich bis
zu einem Tankdruck von:
21.5 160 bar Integriert (–)
40.5 160 bar Druckknopf (HF1)
250 bar Spindel (HS1)

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Gegenstecker grau (A) Artikel Nr. 219.2001
10 Gegenstecker schwarz (B) Artikel Nr. 219.2002
206.1... W.E45 / 23 x 50 Befestigungsschrauben Datenblatt 1.0-60
50 206.7... M.S45 / 23 x 50 Gewindeanschlussplatten Datenblatt 2.9-30
Reihenflanschplatten Datenblatt 2.9-60
60 160.2093 O-Ring ID 9,25 x 1,78 (NBR) Längenverkettungsblöcke Datenblatt 2.9-100
70 160.6092 O-Ring ID 9,25 x 1,78 (FKM) Technische Erläuterungen Datenblatt 1.0-100
80 Filtrierung Datenblatt 1.0-50
90 160.2222 O-Ring ID 22,22 x 2,62 (NBR) Relative Einschaltdauer Datenblatt 1.1-430
Proportional-Verstärker Register 1.13
154.2701 Griffmutter M23 x 1,5 x 19,7

253.7004 Druckknopf

253.7002 Spindel

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/5 Ausgabe: 20 23 1.10-77D
