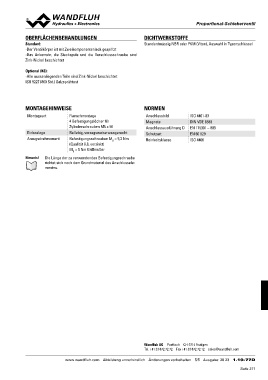

P. 371
PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE
Standard: Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
-Der Ventilkörper ist mit Zweikomponentenlack gespritzt
-Das Ankerrohr, die Steckspule und die Verschlussschraube sind
Zink-Nickel beschichtet
Optional (K8):
-Alle aussenliegenden Teile sind Zink-Nickel beschichtet
ISO 9227 (800 Std.) Salzsprühtest
MONTAGEHINWEISE NORMEN
Montageart Flanschmontage Anschlussbild ISO 4401-03
4 Befestigungslöcher für Magnete DIN VDE 0580
Einbaulage Zylinderschrauben M5 x 50 Anschlussausführung D EN 175301 – 803
Anzugsdrehmoment Schutzart EN 60 529
Beliebig, vorzugsweise waagerecht Reinheitsklasse ISO 4406
Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)
MD = 5 Nm Griffmutter
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
