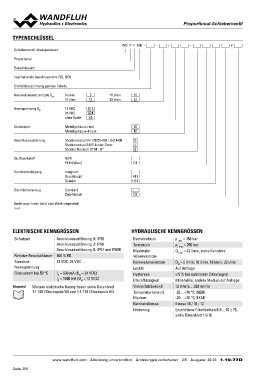

TYPENSCHLÜSSEL WD P F A06 - - / PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
Schieberventil, direktgesteuert -#
Proportional
Flanschbauart
Internationale Anschlussnorm ISO, NG6
Sinnbildbezeichnung gemäss Tabelle
Nennvolumenstromstufe QN 5 l/min 5 16 l/min 16
10 l/min 10 32 l/min 32
Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5
Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G
Dichtwerkstoff NBR
FKM (Viton)
D1
Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1
Oberflächenschutz Standard
Zink-Nickel
K8
Änderungs-Index (wird vom Werk eingesetzt)
1.10-77
ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Schutzart Anschlussausführung D: IP65 Betriebsdruck p max = 350 bar
Anschlussausführung J: IP66 Tankdruck pT max = 250 bar
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Maximaler Q max = 42 l/min, siehe Kennlinie
Standard- 100 % ED Volumenstrom
Nennspannung 12 VDC, 24 VDC Nennvolumenstrom QN = 5 l/min, 10 l/min, 16 l/min, 32 l/min
Grenzstrom bei 50 °C Lecköl Auf Anfrage
IG = 930 mA (UN = 24 VDC) Hysterese ≤ 5 % bei optimalem Dithersignal
IG = 1690 mA (UN = 12 VDC) Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt Temperaturbereich -25…+70 °C (NBR)
1.1-182 (Steckspule W) und 1.1-181 (Steckspule M) Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/5 Ausgabe: 20 23 1.10-77D
