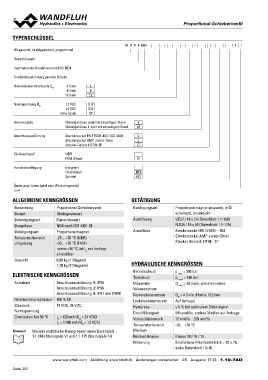

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

TYPENSCHLÜSSEL W D P F B04 - - - - / - #

Wegeventil, direktgesteuert, proportional

Flanschbauart

Internationale Anschlussnorm ISO, NG4

Sinnbildbezeichnung gemäss Tabelle

Nennvolumenstromstufe QN 4 l/min 4
8 l/min 8
12 l/min 12

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckerspule Metallgehäuse rund mit einseitigem Bund V
Metallgehäuse 4-kant mit einseitigem Bund N

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04-2P G

Dichtwerkstoff NBR
FKM (Viton)
D1

Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1

Änderungs-Index (wird vom Werk eingesetzt)

1.10-74

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung Proportional-Schieberventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart schaltend, druckdicht
Befestigungsart Direktgesteuert Ausführung
Baugrösse V.E37 / 19 x 50 (Datenblatt 1.1-168)
Betätigungsart Flanschbauart Anschluss N.S35 / 19 x 50 (Datenblatt 1.1-175)
Temperaturbereich
Umgebung NG4 nach ISO 4401-02 Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Gewicht Proportionalmagnet Stecker Deutsch DT04 - 2P

-25…+70 °C (NBR) HYDRAULISCHE KENNGRÖSSEN
-20…+70 °C (FKM)
wenn >50 °C, ist IG nur bedingt
erreichbar

0,90 kg (1 Magnet)
1,25 kg (2 Magnete)

ELEKTRISCHE KENNGRÖSSEN Betriebsdruck p max = 350 bar
Tankdruck pT max = 160 bar
Schutzart Anschlussausführung D: IP65 Maximaler Q max = 20 l/min, siehe Kennlinie
Anschlussausführung J: IP66 Volumenstrom
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Nennvolumenstrom QN = 4 l/min, 8 l/min, 12 l/min
Standard- 100 % ED Leckölvolumenstrom Auf Anfrage
Nennspannung 12 VDC, 24 VDC Hysterese ≤ 5 % bei optimalem Dithersignal
Grenzstrom bei 50 °C Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
IG = 620 mA (UN = 24 VDC) Viskositätsbereich 12 mm2/s…320 mm2/s
IG = 1'200 mA (UN = 12 VDC) Temperaturbereich -20…+70 °C
Medium
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt Reinheitsklasse Klasse 18 / 16 / 13
1.1-168 (Steckspule V) und 1.1-175 (Steckspule N) Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
