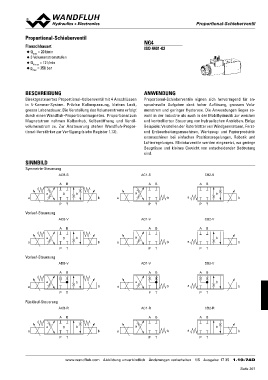

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
Proportional-Schieberventil NG4
Flanschbauart ISO 4401-02
◆ Qmax = 20 l/min
◆ 3 Volumenstromstufen
◆ QN max = 12 l/min
◆ pmax = 350 bar
BESCHREIBUNG ANWENDUNG
Direktgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen Proportional-Schieberventile eignen sich hervorragend für an-
in 5-Kammer-System. Präzise Kolbenpassung, kleines Leck, spruchsvolle Aufgaben dank hoher Auflösung, grossem Volu-
grosse Lebensdauer. Die Verstellung des Volumenstroms erfolgt menstrom und geringer Hysterese. Die Anwendungen liegen so-
durch einen Wandfluh-Proportionalmagneten. Proportional zum wohl in der Industrie als auch in der Mobilhydraulik zur weichen
Magnetstrom nehmen Kolbenhub, Kolbenöffnung und Ventil- und kontrollierten Steuerung von hydraulischen Antrieben. Einige
volumenstrom zu. Zur Ansteuerung stehen Wandfluh-Propor- Beispiele: Verstellen der Rotorblätter von Windgeneratoren, Forst-
tional-Verstärker zur Verfügung (siehe Register 1.13). und Erdbearbeitungsmaschinen, Werkzeug- und Papierprodukti-
onsmaschinen bei einfachen Positionsregelungen, Robotik und
Lüfterregelungen. Miniaturventile werden eingesetzt, wo geringe
Baugrösse und kleines Gewicht von entscheidender Bedeutung
sind.
SINNBILD
Symmetrie-Steuerung
ACB-S AC1-S CB2-S
AB AB AB
a0 b a b
a ba a
b b
PT PT
PT
Vorlauf-Steuerung CB2-V
AC1-V
ACB-V
AB AB AB
a0 b a b
a ba a
b b
PT PT
PT
Vorlauf-Steuerung DB2-V
AD1-V
ADB-V
AB AB AB
a b a b
a ba a
b b
PT PT
PT
Rücklauf-Steuerung CB2-R
AC1-R
ACB-R
AB AB AB
a 0b a b b b
a ba a
PT PT PT
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/5 Ausgabe: 17 35 1.10-74D
