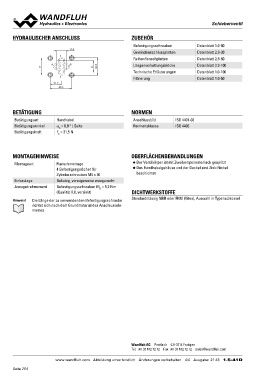

P. 264
HYDRAULISCHER ANSCHLUSS ZUBEHÖR SScchhiieebbeerrvveennttiill
T 17.8 Befestigungsschrauben Datenblatt 1.0-60
A B Gewindeanschlussplatten Datenblatt 2.9-30
31 Reihenflanschplatten Datenblatt 2.9-60
21 Längenverkettungsblöcke Datenblatt 2.9-100
32.5 Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
P
21.5
40.5
BETÄTIGUNG Handhebel NORMEN ISO 4401-03
ISO 4406
Betätigungsart ab = 8,9 ° / Seite Anschlussbild
Betätigungswinkel Fb = 21,5 N Reinheitsklasse
Betätigungskraft
MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN
Montageart Flanschmontage ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
4 Befestigungslöcher für ◆ Das Handhebelgehäuse und der Deckel sind Zink-Nickel
Einbaulage Zylinderschrauben M5 x 50
Anzugsdrehmoment beschichtet
Beliebig, vorzugsweise waagerecht
DICHTWERKSTOFFE
Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt) Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 43 1.5-41D
