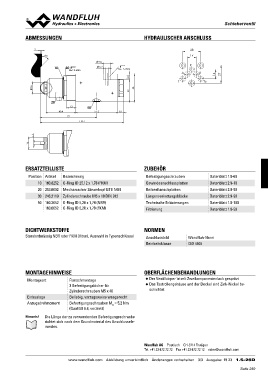

Page 259 - Softbound_Edition_19_de

SScchhiieebbeerrvveennttiill

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

2 28
45° 14

10 30 9.5 P
5.2 A
MD= 2.6Nm T
MD= 5.2Nm

16 B
4.1 16 T0
30 8
3820508.1

141257.2
2740.4
113.7
77

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Befestigungsschrauben Datenblatt 1.0-60
10 160.8252 O-Ring ID 25,12 x 1,78 (FKM) Gewindeanschlussplatten Datenblatt 2.9-10
20 253.6002 Mechanischer Steuerkopf BTII NG4 Reihenflanschplatten Datenblatt 2.9-50
Längenverkettungsblöcke Datenblatt 2.9-90
30 246.2119 Zylinderschraube M5 x 18 DIN 912 Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
50 160.2052 O-Ring ID 5,28 x 1,78 (NBR)
160.6052 O-Ring ID 5,28 x 1,78 (FKM)

DICHTWERKSTOFFE NORMEN Wandfluh-Norm
ISO 4406
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Anschlussbild
Reinheitsklasse

MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN

Montageart Flanschmontage ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
3 Befestigungslöcher für
Einbaulage Zylinderschrauben M5 x 40 ◆ Das Tastrollengehäuse und der Deckel sind Zink-Nickel be-
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht schichtet

Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 19 23 1.5-26D
