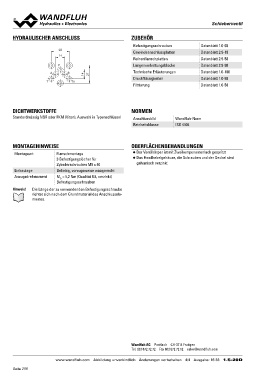

Page 256 - Softbound_Edition_19_de
P. 256
HYDRAULISCHER ANSCHLUSS ZUBEHÖR SchiebeBrvHe4nxt4il
28 Befestigungsschrauben Datenblatt 1.0-60
14 Gewindeanschlussplatten Datenblatt 2.9-10
Reihenflanschplatten Datenblatt 2.9-50
P B 14 Längenverkettungsblöcke Datenblatt 2.9-90
A T0 27 Technische Erläuterungen Datenblatt 1.0-100
T Druckflüssigkeiten Datenblatt 1.0-50
Filtrierung Datenblatt 1.0-50
DICHTWERKSTOFFE NORMEN Wandfluh-Norm
ISO 4406
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Anschlussbild
Reinheitsklasse
MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN
Montageart Flanschmontage ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
3 Befestigungslöcher für
Einbaulage Zylinderschrauben M5 x 40 ◆ Das Handhebelgehäuse, die Schrauben und der Deckel sind
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht galvanisch verzinkt
MD = 5,2 Nm (Qualität 8.8, verzinkt)
Befestigungsschrauben
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
Wandfluh AG Postfach CH-3714 Frutigen
Tel. 033 672 72 72 Fax 033 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 16 33 1.5-20D
