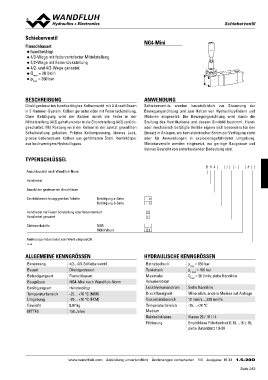

SchiebeBrvHe4nxt4il

Schieberventil NG4-Mini

Flanschbauart
◆ handbetätigt
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
◆ 4/2- und 4/3-Wege gerastet
pQmmaaxx = 20 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes handbetätigtes Kolbenventil mit 4 Anschlüssen Schieberventile werden hauptsächlich zur Steuerung der
in 5-Kammer-System. Kolben gerastet oder mit Federrückstellung. Bewegungsrichtung und zum Halten von Hydraulikzylindern und
Ohne Betätigung wird der Kolben durch die Feder in der Motoren eingesetzt. Die Bewegungsrichtung wird durch die
Mittelstellung (4/3) gehalten oder in die Grundstellung (4/2) zurück- Stellung des Ventilkolbens und dessen Sinnbild bestimmt. Hand-
geschaltet. Mit Rastung wird der Kolben in der zuletzt gewählten oder mechanisch betätigte Ventile eignen sich besonders für den
Schaltstellung gehalten. Präzise Kolbenpassung, kleines Leck, Einsatz in Anlagen, wo kein elektrischer Strom zur Verfügung steht
grosse Lebensdauer. Kolben aus gehärtetem Stahl, Ventilkörper oder für Anwendungen in explosionsgefährdeter Umgebung.
aus hochwertigem Hydraulikguss. Miniaturventile werden eingesetzt, wo geringe Baugrösse und
kleines Gewicht von entscheidender Bedeutung sind.

TYPENSCHLÜSSEL

BH4 /- #

Anschlussbild nach Wandfluh-Norm

Handhebel

Anzahl der gesteuerten Anschlüsse

Sinnbildbezeichnung gemäss Tabelle Betätigung a-Seite …a
Betätigung b-Seite …b

Handhebel mit Federrückstellung oder federzentriert f
Handhebel gerastet r

Dichtwerkstoffe NBR D1
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

1.5-20

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Tankdruck pT max = 100 bar
Befestigungsart Flanschbauart Maximaler Qmax = 20 l/min, siehe Kennlinie
Baugrösse NG4-Mini nach Wandfluh-Norm Volumenstrom
Betätigungsart Handbetätigt Leckölvolumenstrom Siehe Kennlinie
Temperaturbereich -25…+70 °C (NBR) Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung -20…+70 °C (FKM) Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht 0,87 kg Temperaturbereich -25…+70 °C
MTTFd 150 Jahre Medium
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 16 33 1.5-20D
