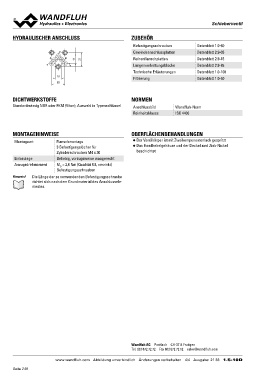

HYDRAULISCHER ANSCHLUSS ZUBEHÖR SScchhiieebbeerrvveennttiill
A P 11 Befestigungsschrauben Datenblatt 1.0-60
T B 21 Gewindeanschlussplatten Datenblatt 2.9-05
T0 Reihenflanschplatten Datenblatt 2.9-45
Längenverkettungsblöcke Datenblatt 2.9-85
10 Technische Erläuterungen Datenblatt 1.0-100
20 Filtrierung Datenblatt 1.0-50
DICHTWERKSTOFFE NORMEN Wandfluh-Norm
ISO 4406
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Anschlussbild
Reinheitsklasse
MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN
Montageart Flanschmontage ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
3 Befestigungslöcher für
Einbaulage Zylinderschrauben M4 x 30 ◆ Das Handhebelgehäuse und der Deckel sind Zink-Nickel
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht beschichtet
MD = 2,6 Nm (Qualität 8.8, verzinkt)
Befestigungsschrauben
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
Wandfluh AG Postfach CH-3714 Frutigen
Tel. 033 672 72 72 Fax 033 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 33 1.5-10D
