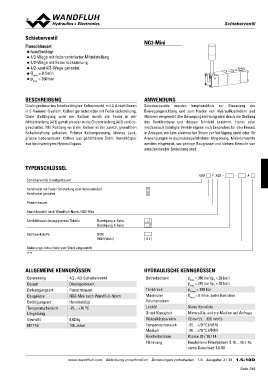

SScchhiieebbeerrvveennttiill

Schieberventil NG3-Mini

Flanschbauart
◆ handbetätigt
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
◆ 4/2- und 4/3-Wege gerastet
pQmmaaxx = 8 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes handbetätigtes Kolbenventil mit 4 Anschlüssen Schieberventile werden hauptsächlich zur Steuerung der
in 5-Kammer-System. Kolben gerastet oder mit Federrückstellung. Bewegungsrichtung und zum Halten von Hydraulikzylindern und
Ohne Betätigung wird der Kolben durch die Feder in der Motoren eingesetzt. Die Bewegungsrichtung wird durch die Stellung
Mittelstellung (4/3) gehalten oder in die Grundstellung (4/2) zurück- des Ventilkolbens und dessen Sinnbild bestimmt. Hand- oder
geschaltet. Mit Rastung wird der Kolben in der zuletzt gewählten mechanisch betätigte Ventile eignen sich besonders für den Einsatz
Schaltstellung gehalten. Präzise Kolbenpassung, kleines Leck, in Anlagen, wo kein elektrischer Strom zur Verfügung steht oder für
grosse Lebensdauer. Kolben aus gehärtetem Stahl, Ventilkörper Anwendungen in explosionsgefährdeter Umgebung. Miniaturventile
aus hochwertigem Hydraulikguss. werden eingesetzt, wo geringe Baugrösse und kleines Gewicht von
entscheidender Bedeutung sind.

TYPENSCHLÜSSEL

WD F A03 - - #

Schieberventil, direktgesteuert

Handhebel mit Federrückstellung oder federzentriert H
Handhebel gerastet G

Flanschbauart …1
…2
Anschlussbild nach Wandfluh-Norm, NG3-Mini D1

Sinnbildbezeichnung gemäss Tabelle Betätigung a-Seite
Betätigung b-Seite

Dichtwerkstoffe NBR
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

1.5-10

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar (pT < 20 bar)
Bauart Direktgesteuert pmax = 315 bar (pT > 20 bar)
Befestigungsart Flanschbauart Tankdruck pT max = 100 bar
Baugrösse NG3-Mini nach Wandfluh-Norm Maximaler Qmax = 8 l/min, siehe Kennlinie
Betätigungsart Handbetätigt Volumenstrom
Temperaturbereich -25…+70 °C Lecköl Siehe Kennlinie
Umgebung Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht 0,62 kg Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd 150 Jahre Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 33 1.5-10D
