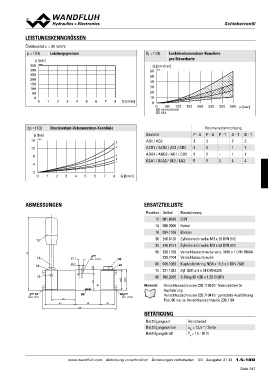

Page 247 - Softbound_Edition_19_de

SScchhiieebbeerrvveennttiill

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenzen QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkarte
p [bar]
Q [cm3/min]
350 K0529 60 K0263
300
250 50
200
150 40
100
30
50
0 20
0 1 2 3 4 5 6 7 8 Q [l/min]
10

0
0 50 100 150 200 250 300 350 p [bar]

AB1/ACB/ADB
BEA

Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Volumenstromrichtung
P-A P-B P-T A-T B-T
p [bar] 5 Sinnbild 33- 22
16 K0528 4 AB1 / AB2 33- 11
ACB1 / ACB2 / AC1 / CB2 22- 11
12 ADB1 / ADB2 / AD1 / DB2 55344
BEA1 / BEA2 / BE1 / EA2
83

2

41

0
0 1 2 3 4 5 6 7 8 Q [l/min]

ABMESSUNGEN ERSATZTEILLISTE

12108 Position Artikel Bezeichnung
25 5 12 081.0018 Griff
14 14 096.2008 Hebel
16 29 16 034.1106 Bolzen
75 30 30 246.0126 Zylinderschraube M3 x 25 DIN 912
7.5 MD= 2.6Nm 50 35 246.0151 Zylinderschraube M3 x 50 DIN 912
35 4.2 60 50 238.1100 Verschlussschraube verz. M10 x 1 DIN 7604A
239.7104 Verschlussschraube
MD=1.2Nm 60 049.1080 Kupferdichtring NG8 x 11,5 x 1 DIN 7603
75 221.1382 Zyl. Stift ø 4 x 24 DIN 6325
80 160.2045 O-Ring ID 4,50 x 1,50 (NBR)

Hinweis! Verschlussschraube 238.1100 für federzentrierte
Ausführung
36 80 30 Verschlussschraube 239.7104 für gerastete Ausführung
45 Pos. 60 nur zu Verschlussschraube 239.7104
38 MD= 1.2Nm
109
20

BETÄTIGUNG Handhebel

Betätigungsart ab = 13,5 ° / Seite
Betätigungswinkel Fb = 15 - 20 N
Betätigungskraft

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 21 33 1.5-10D
