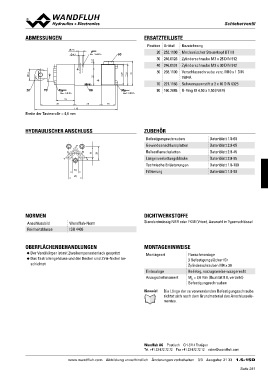

SScchhiieebbeerrvveennttiill

ABMESSUNGEN ERSATZTEILLISTE

7.5 Position Artikel Bezeichnung
4.2
MD= 2.6Nm 50 20 253.1100 Mechanischer Steuerkopf BT III
30 246.0126 Zylinderschraube M3 x 25 DIN 912
16 40 246.0131 Zylinderschraube M3 x 30 DIN 912
25 5 50 238.1100 Verschlussschraube verz. M10 x 1 DIN
7604A
29 70 221.1166 Schwerspannstift ø 2 x 16 DIN 6325
30
34

20 70 40 80 30 80 160.2045 O-Ring ID 4,50 x 1,50 (NBR)

MD=1.2Nm 38 MD= 1.2Nm

26 20

49

118

Breite der Tastenrolle = 4,8 mm

HYDRAULISCHER ANSCHLUSS ZUBEHÖR

A P 11 Befestigungsschrauben Datenblatt 1.0-60
T B 21 Gewindeanschlussplatten Datenblatt 2.9-05
T0 Reihenflanschplatten Datenblatt 2.9-45
Längenverkettungsblöcke Datenblatt 2.9-85
10 Technische Erläuterungen Datenblatt 1.0-100
20 Filtrierung Datenblatt 1.0-50

NORMEN Wandfluh-Norm DICHTWERKSTOFFE
ISO 4406
Anschlussbild Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Reinheitsklasse

OBERFLÄCHENBEHANDLUNGEN MONTAGEHINWEISE

◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt Montageart Flanschmontage
3 Befestigungslöcher für
◆ Das Tastrollengehäuse und der Deckel sind Zink-Nickel be- Einbaulage Zylinderschrauben M4 x 30
Anzugsdrehmoment
schichtet Beliebig, vorzugsweise waagerecht

MD = 2,6 Nm (Qualität 8.8, verzinkt)
Befestigungsschrauben

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 21 33 1.5-15D
