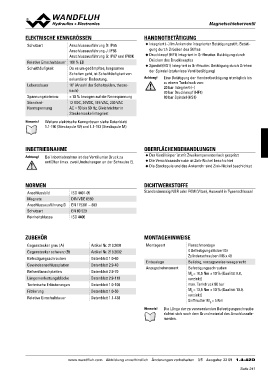

MMaaggnneettsscchhiieebbeerrvveennttiill

ELEKTRISCHE KENNGRÖSSEN                                             HANDNOTBETÄTIGUNG

Schutzart                Anschlussausführung D: IP65                ◆ Integriert (–) Im Ankerrohr integrierter Betätigungsstift. Betäti-
                         Anschlussausführung J: IP66                   gung durch Drücken des Stiftes
Relative Einschaltdauer  Anschlussausführung G: IP67 und IP69K
Schalthäufigkeit                                                    ◆ Druckknopf (HF1) Integriert in Griffmutter. Betätigung durch
                         100 % ED                                      Drücken des Druckknopfes
Lebensdauer
Spannungstoleranz        Da es um gedämpftes, langsames             ◆ Spindel (HS1) Integriert in Griffmutter. Betätigung durch Drehen
Standard-                Schalten geht, ist Schalthäufigkeit von       der Spindel (stufenlose Ventilbetätigung)
Nennspannung             sekundärer Bedeutung.
                                                                    Achtung!  Eine Betätigung der Handnotbetätigung ist möglich bis
                         107 (Anzahl der Schaltzyklen, theore-                zu einem Tankdruck von:
                         tisch)                                               20 bar Integriert (–)
                                                                              20 bar Druckknopf (HF1)
                         ± 10 % bezogen auf die Nennspannung                  80 bar Spindel (HS1)

                         12 VDC, 24VDC, 115 VAC, 230 VAC
                         AC = 50 bis 60 Hz, Gleichrichter in
                         Steckersockel integriert

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
              1.1-190 (Steckspule W) und 1.1-193 (Steckspule M)

INBETRIEBNAHME                                                      OBERFLÄCHENBEHANDLUNGEN

Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu           ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
              entlüften (max. zwei Umdrehungen an der Schraube E).
                                                                    ◆ Die Verschlussschraube ist Zink-Nickel beschichtet

                                                                    ◆ Die Steckspule und das Ankerrohr sind Zink-Nickel beschichtet

NORMEN                     ISO 4401-05                              DICHTWERKSTOFFE
                           DIN VDE 0580
 Anschlussbild             EN 175301 – 803                          Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
 Magnete                   EN 60 529
 Anschlussausführung D     ISO 4406
 Schutzart
 Reinheitsklasse

ZUBEHÖR                                                             MONTAGEHINWEISE

 Gegenstecker grau (A)     Artikel Nr. 219.2001                     Montageart        Flanschmontage
 Gegenstecker schwarz (B)  Artikel Nr. 219.2002                                       4 Befestigungslöcher für
 Befestigungsschrauben     Datenblatt 1.0-60                        Einbaulage        Zylinderschrauben M6 x 40
 Gewindeanschlussplatten   Datenblatt 2.9-40                        Anzugsdrehmoment
 Reihenflanschplatten      Datenblatt 2.9-70                                          Beliebig, vorzugsweise waagerecht
 Längenverkettungsblöcke   Datenblatt 2.9-110
 Technische Erläuterungen  Datenblatt 1.0-100                                         Befestigungsschrauben
 Filtrierung               Datenblatt 1.0-50                                          MD = 10,5 Nm ± 10 % (Qualität 8.8,
 Relative Einschaltdauer   Datenblatt 1.1-430                                         verzinkt)
                                                                                      max. Tankdruck 80 bar
                                                                                      MD = 13,5 Nm ± 10 % (Qualität 10.9,
                                                                                      verzinkt)
                                                                                      Griffmutter MD = 5 Nm

                                                                    Hinweis!  Die Länge der zu verwendenden Befestigungsschraube
                                                                              richtet sich nach dem Grundmaterial des Anschlussele-
                                                                              mentes.

                         www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/5 Ausgabe: 22 09 1.4-42D
