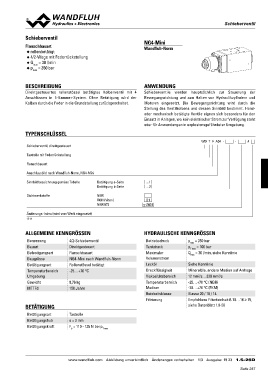

SScchhiieebbeerrvveennttiill

Schieberventil NG4-Mini

Flanschbauart Wandfluh-Norm
◆ rollenbetätigt
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 30 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes rollenstössel betätigtes Kolbenventil mit 4 Schieberventile werden hauptsächlich zur Steuerung der
Bewegungsrichtung und zum Halten von Hydraulikzylindern und
Anschlüssen in 5-Kammer-System. Ohne Betätigung wird der Motoren eingesetzt. Die Bewegungsrichtung wird durch die
Stellung des Ventilkolbens und dessen Sinnbild bestimmt. Hand-
Kolben durch die Feder in die Grundstellung zurückgeschaltet. oder mechanisch betätigte Ventile eignen sich besonders für den
Einsatz in Anlagen, wo kein elektrischer Strom zur Verfügung steht
TYPENSCHLÜSSEL oder für Anwendungen in explosionsgefährdeter Umgebung.

Schieberventil, direktgesteuert WD T F A04 - - #

Tastrolle mit Federrückstellung …1
…2
Flanschbauart
D1
Anschlussbild nach Wandfluh-Norm, NG4-Mini y-Z604

Sinnbildbezeichnung gemäss Tabelle Betätigung a-Seite
Betätigung b-Seite

Dichtwerkstoffe NBR
FKM (Viton)
NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

1.5-26

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Tankdruck pT max = 100 bar
Befestigungsart Flanschbauart Maximaler Qmax = 30 l/min, siehe Kennlinie
Baugrösse NG4-Mini nach Wandfluh-Norm Volumenstrom
Betätigungsart Rollenstössel betätigt Lecköl Siehe Kennlinie
Temperaturbereich -25…+70 °C Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht 0,76 kg Temperaturbereich -25…+70 °C (NBR)
MTTFd 150 Jahre Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
BETÄTIGUNG
Tastrolle
Betätigungsart s = 2 mm
Betätigungshub Fb = 110 - 135 N bei pT max
Betätigungskraft

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 19 23 1.5-26D
