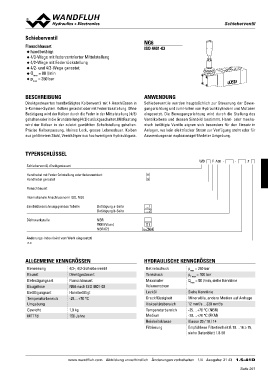

SScchhiieebbeerrvveennttiill

Schieberventil                                                          NG6

Flanschbauart                                                           ISO 4401-03
◆ handbetätigt
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
◆ 4/2- und 4/3-Wege gerastet
   pQmmaaxx  =  80 l/min
◆            =  350 bar
◆

BESCHREIBUNG                                                            ANWENDUNG

Direktgesteuertes handbetätigtes Kolbenventil mit 4 Anschlüssen in      Schieberventile werden hauptsächlich zur Steuerung der Bewe-
5-Kammer-System. Kolben gerastet oder mit Federrückstellung. Ohne       gungsrichtung und zum Halten von Hydraulikzylindern und Motoren
Betätigung wird der Kolben durch die Feder in der Mittelstellung (4/3)  eingesetzt. Die Bewegungsrichtung wird durch die Stellung des
gehalten oder in die Grundstellung (4/2) zurückgeschaltet. Mit Rastung  Ventilkolbens und dessen Sinnbild bestimmt. Hand- oder mecha-
wird der Kolben in der zuletzt gewählten Schaltstellung gehalten.       nisch betätigte Ventile eignen sich besonders für den Einsatz in
Präzise Kolbenpassung, kleines Leck, grosse Lebensdauer. Kolben         Anlagen, wo kein elektrischer Strom zur Verfügung steht oder für
aus gehärtetem Stahl, Ventilkörper aus hochwertigem Hydraulikguss.      Anwendungen in explosionsgefährdeter Umgebung.

TYPENSCHLÜSSEL

                                                                                            WD F A06 - - #

Schieberventil, direktgesteuert

Handhebel mit Federrückstellung oder federzentriert                        H
Handhebel gerastet                                                         G

Flanschbauart                                                            …1
                                                                         …2
Internationale Anschlussnorm ISO, NG6
                                                                          D1
Sinnbildbezeichnung gemäss Tabelle          Betätigung a-Seite          y-Z604
                                            Betätigung b-Seite

Dichtwerkstoffe                             NBR
                                            FKM (Viton)
                                            NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

1.5-41

ALLGEMEINE KENNGRÖSSEN                                                  HYDRAULISCHE KENNGRÖSSEN

Benennung                 4/2-, 4/3-Schieberventil                      Betriebsdruck       pmax = 350 bar
Bauart                    Direktgesteuert                               Tankdruck           pT max = 100 bar
Befestigungsart           Flanschbauart                                 Maximaler           Qmax = 80 l/min, siehe Kennlinie
Baugrösse                 NG6 nach ISO 4401-03                          Volumenstrom
Betätigungsart            Handbetätigt                                  Lecköl              Siehe Kennlinie
Temperaturbereich         -25…+70 °C                                    Druckflüssigkeit    Mineralöle, andere Medien auf Anfrage
Umgebung                                                                Viskositätsbereich  12 mm2/s…320 mm2/s
Gewicht                   1,9 kg                                        Temperaturbereich   -25…+70 °C (NBR)
MTTFd                     150 Jahre                                     Medium              -20…+70 °C (FKM)
                                                                        Reinheitsklasse     Klasse 20 / 18 / 14
                                                                        Filtrierung         Empfohlene Filterfeinheit ß 10…16 ≥ 75,
                                                                                            siehe Datenblatt 1.0-50

                          www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 43 1.5-41D
