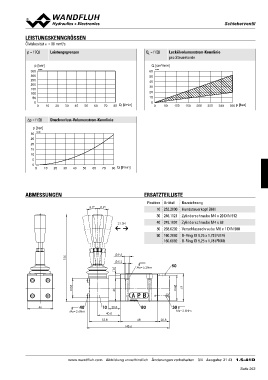

P. 263
SScchhiieebbeerrvveennttiill
LEISTUNGSKENNGRÖSSEN
Ölviskosität u = 30 mm2/s
p = f (Q) Leistungsgrenzen QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkante
p [bar] Q [cm3/min]
350 K4266 60 K4267
300 50
250 40
200 30
150 20
100
50 10
0 10 20 30 40 50 60 70 80 Q [l/min] 0 50 100 150 200 250 300 350 p [bar]
0 0
Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie
p [bar]
30 K4268
25
20
15
10
5
0 10 20 30 40 50 60 70 80 Q [l/min]
0
ABMESSUNGEN ERSATZTEILLISTE
8.9° 8.9° Position Artikel Bezeichnung
10 253.2000 Handsteuerkopf BHII
30 246.1121 Zylinderschraube M4 x 20 DIN 912
21.5N 40 249.1007 Zylinderschraube M4 x 63
50 238.0202 Verschlussschraube M8 x 1 DIN 908
80 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.6092 O-Ring ID 9,25 x 1,78 (FKM)
9.5
5.2
MD= 5.2Nm
156 50
35
41 8
45
49
46 40 10 20.8 80 30
MD= 2.6Nm 40.8 MD= 2.6Nm
55.8 68 20.8
148.6
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 21 43 1.5-41D
