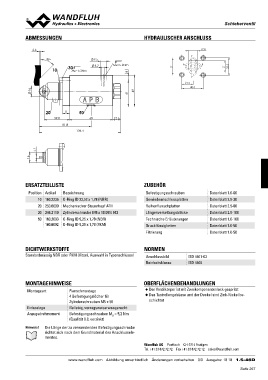

SScchhiieebbeerrvveennttiill
ABMESSUNGEN HYDRAULISCHER ANSCHLUSS
2.6 9.5 MD= 5.2Nm T 17.8
45° 5.2 A B
10
16 16 30
4.1
41 8MD= 5.2Nm
49
P
31
2121.5
32.540.5
20 11 50 12.6
39.8 68
81.8 128.4
ERSATZTEILLISTE ZUBEHÖR
Position Artikel Bezeichnung Befestigungsschrauben Datenblatt 1.0-60
10 160.2236 O-Ring ID 23,52 x 1,78 (NBR) Gewindeanschlussplatten Datenblatt 2.9-30
20 253.6000 Mechanischer Steuerkopf ATII Reihenflanschplatten Datenblatt 2.9-60
30 246.2119 Zylinderschraube M5 x 18 DIN 912 Längenverkettungsblöcke Datenblatt 2.9-100
Technische Erläuterungen Datenblatt 1.0-100
50 160.2093 O-Ring ID 9,25 x 1,78 (NBR) Druckflüssigkeiten Datenblatt 1.0-50
160.6092 O-Ring ID 9,25 x 1,78 (FKM) Filtrierung Datenblatt 1.0-50
DICHTWERKSTOFFE NORMEN ISO 4401-03
ISO 4406
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Anschlussbild
Reinheitsklasse
MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN
Montageart Flanschmontage ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
4 Befestigungslöcher für ◆ Das Tastrollengehäuse und der Deckel sind Zink-Nickel be-
Einbaulage Zylinderschrauben M5 x 50
Anzugsdrehmoment schichtet
Beliebig, vorzugsweise waagerecht
Wandfluh AG Postfach CH-3714 Frutigen
Befestigungsschrauben MD = 5,2 Nm Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
(Qualität 8.8, verzinkt)
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 18 18 1.5-46D
