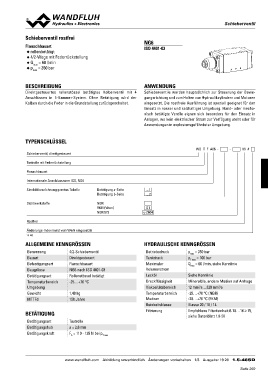

SScchhiieebbeerrvveennttiill

Schieberventil rostfrei NG6

Flanschbauart ISO 4401-03
◆ rollenbetätigt
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 60 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes rollenstössel betätigtes Kolbenventil mit 4 Schieberventile werden hauptsächlich zur Steuerung der Bewe-
gungsrichtung und zum Halten von Hydraulikzylindern und Motoren
Anschlüssen in 5-Kammer-System. Ohne Betätigung wird der eingesetzt. Die rostfreie Ausführung ist speziell geeignet für den
Einsatz in nasser und salzhaltiger Umgebung. Hand- oder mecha-
Kolben durch die Feder in die Grundstellung zurückgeschaltet. nisch betätigte Ventile eignen sich besonders für den Einsatz in
Anlagen, wo kein elektrischer Strom zur Verfügung steht oder für
Anwendungen in explosionsgefährdeter Umgebung.

TYPENSCHLÜSSEL

WD T F A06 - - K9 #

Schieberventil, direktgesteuert

Tastrolle mit Federrückstellung

Flanschbauart

Internationale Anschlussnorm ISO, NG6

Sinnbildbezeichnung gemäss Tabelle Betätigung a-Seite …1
Betätigung b-Seite …2

Dichtwerkstoffe NBR D1
FKM (Viton) y-Z604
NBR 872

Rostfrei

Änderungs-Index (wird vom Werk eingesetzt)

1.5-46S

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Tankdruck pT max = 100 bar
Befestigungsart Flanschbauart Maximaler Qmax = 60 l/min, siehe Kennlinie
Baugrösse NG6 nach ISO 4401-03 Volumenstrom
Betätigungsart Rollenstössel betätigt Lecköl Siehe Kennlinie
Temperaturbereich -25…+70 °C Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht 1,48 kg Temperaturbereich -25…+70 °C (NBR)
MTTFd 150 Jahre Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
BETÄTIGUNG Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
Betätigungsart
Betätigungshub Tastrolle
Betätigungskraft s = 2,6 mm
Fb = 110 - 135 N bei pT max
