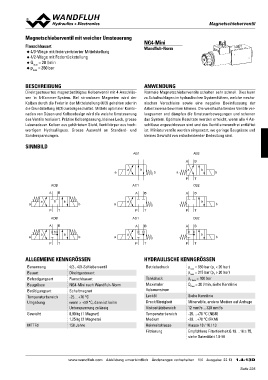

MMaaggnneettsscchhiieebbeerrvveennttiill

Magnetschieberventil mit weicher Umsteuerung NG4-Mini

Flanschbauart Wandfluh-Norm
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 20 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes magnetbetätigtes Kolbenventil mit 4 Anschlüs- Normale Magnetschieberventile schalten sehr schnell. Dies kann
sen in 5-Kammer-System. Bei stromlosen Magneten wird der zu Schaltschlägen im hydraulischen System führen, welche mecha-
Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder in nischen Verschleiss sowie eine negative Beeinflussung der
die Grundstellung (4/2) zurückgeschaltet. Mittels optimaler Kombi- Arbeitsweise bewirken können. Die weichschaltenden Ventile ver-
nation von Düsen und Kolbendesign wird die weiche Umsteuerung langsamen und dämpfen die Umsteuerbewegungen und schonen
des Ventils realisiert. Präzise Kolbenpassung, kleines Leck, grosse das System. Optimale Resultate werden erreicht, wenn alle 4 An-
Lebensdauer. Kolben aus gehärtetem Stahl, Ventilkörper aus hoch- schlüsse angeschlossen sind und das Ventil einwandfrei entlüftet
wertigem Hydraulikguss. Grosse Auswahl an Standard- und ist. Miniaturventile werden eingesetzt, wo geringe Baugrösse und
Sonderspannungen. kleines Gewicht von entscheidender Bedeutung sind.

SINNBILD

AB1 AB2
AB

ab a b b
ab a b
b
AC1 PT
AB
ACB CB2
AB a
a AB

a 0b b PT b
a b AD1

PT AB PT
a DB2
ADB a
AB
AB PT b

a 0b
a

PT PT

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar (pT < 20 bar)
Bauart pmax = 315 bar (pT > 20 bar)
Befestigungsart Direktgesteuert Tankdruck pT max = 100 bar
Baugrösse Maximaler Qmax = 20 l/min, siehe Kennlinie
Betätigungsart Flanschbauart Volumenstrom
Temperaturbereich Lecköl Siehe Kennlinie
Umgebung NG4-Mini nach Wandfluh-Norm Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht Schaltmagnet Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
MTTFd -25…+70 °C Reinheitsklasse Klasse 18 / 16 / 13
wenn > +50 °C, dann ist keine Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
Unterspannung zulässig siehe Datenblatt 1.0-50

0,90 kg (1 Magnet)
1,25 kg (2 Magnete)

150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 22 13 1.4-13D
