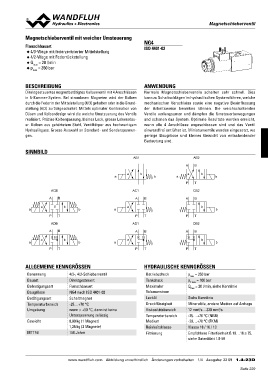

MMaaggnneettsscchhiieebbeerrvveennttiill

Magnetschieberventil mit weicher Umsteuerung NG4

Flanschbauart ISO 4401-02
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 20 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes magnetbetätigtes Kolbenventil mit 4 Anschlüssen Normale Magnetschieberventile schalten sehr schnell. Dies
in 5-Kammer-System. Bei stromlosen Magneten wird der Kolben kann zu Schaltschlägen im hydraulischen System führen, welche
durch die Feder in der Mittelstellung (4/3) gehalten oder in die Grund- mechanischen Verschleiss sowie eine negative Beeinflussung
stellung (4/2) zurückgeschaltet. Mittels optimaler Kombination von der Arbeitsweise bewirken können. Die weichschaltenden
Düsen und Kolbendesign wird die weiche Umsteuerung des Ventils Ventile verlangsamen und dämpfen die Umsteuerbewegungen
realisiert. Präzise Kolbenpassung, kleines Leck, grosse Lebensdau- und schonen das System. Optimale Resultate werden erreicht,
er. Kolben aus gehärtetem Stahl, Ventilkörper aus hochwertigem wenn alle 4 Anschlüsse angeschlossen sind und das Ventil
Hydraulikguss. Grosse Auswahl an Standard- und Sonderspannun- einwandfrei entlüftet ist. Miniaturventile werden eingesetzt, wo
gen. geringe Baugrösse und kleines Gewicht von entscheidender
Bedeutung sind.

SINNBILD

AB1 AB2
AB

ab a b b
ab a b
b
AC1 PT
AB
ACB CB2
AB a
a AB

aa 0b b PT b
b AD1
PT PT
AB DB2
ADB a
a AB
AB b
PT
a 0b
a

PT PT

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Tankdruck pT max = 100 bar
Befestigungsart Direktgesteuert Maximaler Qmax = 20 l/min, siehe Kennlinie
Baugrösse Volumenstrom
Betätigungsart Flanschbauart Lecköl Siehe Kennlinie
Temperaturbereich Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung NG4 nach ISO 4401-02 Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Gewicht Schaltmagnet Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
MTTFd -25…+70 °C Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
wenn > +50 °C, dann ist keine siehe Datenblatt 1.0-50
Unterspannung zulässig

0,90 kg (1 Magnet)
1,25 kg (2 Magnete)

150 Jahre
