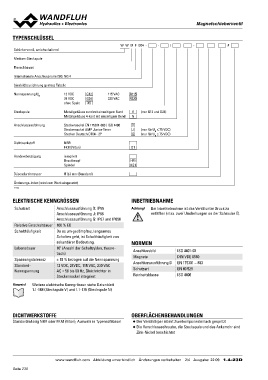

MMaaggnneettsscchhiieebbeerrvveennttiill

TYPENSCHLÜSSEL W W M F B04 - - / - #

Schieberventil, weichschaltend

Medium-Steckspule

Flanschbauart

Internationale Anschlussnorm ISO, NG 4

Sinnbildbezeichnung gemäss Tabelle

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5

Steckspule Metallgehäuse rund mit einseitigem Bund V (nur G12 und G24)

Metallgehäuse 4-kant mit einseitigem Bund N

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Dichtwerkstoff Steckersockel AMP Junior-Timer J (nur für UN ≤ 75 VDC)
Stecker Deutsch DT04 - 2P G (nur für UN ≤ 75 VDC)

NBR D1
FKM (Viton)

Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1

Düsendurchmesser Ø 0,3 mm (Standard)

Änderungs-Index (wird vom Werk eingesetzt)

1.4-23

ELEKTRISCHE KENNGRÖSSEN INBETRIEBNAHME

Schutzart Anschlussausführung D: IP65 Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu
Anschlussausführung J: IP66 entlüften (max. zwei Umdrehungen an der Schraube E).
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Schalthäufigkeit NORMEN ISO 4401-02
100 % ED DIN VDE 0580
Lebensdauer Anschlussbild EN 175301 – 803
Spannungstoleranz Da es um gedämpftes, langsames Magnete EN 60 529
Standard- Schalten geht, ist Schalthäufigkeit von Anschlussausführung D ISO 4406
Nennspannung sekundärer Bedeutung. Schutzart
Reinheitsklasse
107 (Anzahl der Schaltzyklen, theore-
tisch)

± 10 % bezogen auf die Nennspannung

12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 bis 60 Hz, Gleichrichter in
Steckersockel integriert

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-168 (Steckspule V) und 1.1-175 (Steckspule N)

DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt

◆ Die Verschlussschraube, die Steckspule und das Ankerrohr sind

Zink-Nickel beschichtet

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 22 09 1.4-23D
