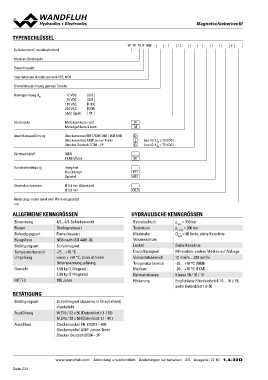

Page 234 - Softbound_Edition_19_de

MMaaggnneettsscchhiieebbeerrvveennttiill

TYPENSCHLÜSSEL W W M F A06 - - / - #

Schieberventil, weichschaltend

Medium-Steckspule

Flanschbauart

Internationale Anschlussnorm ISO, NG6

Sinnbildbezeichnung gemäss Tabelle

Nennspannung UN 12 VDC G12
24 VDC G24
115 VAC R115
230 VAC R230
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Dichtwerkstoff Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P J (nur für UUNN ≤ 75 VDC)
G (nur für ≤ 75 VDC)
NBR
FKM (Viton) D1

Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1

Düsendurchmesser Ø 0,3 mm (Standard)
Ø 0,5 mm
Q0,5

Änderungs-Index (wird vom Werk eingesetzt)

1.4-32

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Tankdruck pT max = 200 bar
Befestigungsart Direktgesteuert Maximaler Qmax = 60 l/min, siehe Kennlinie
Baugrösse Volumenstrom
Betätigungsart Flanschbauart Lecköl Siehe Kennlinie
Temperaturbereich Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung NG6 nach ISO 4401-03 Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Gewicht Schaltmagnet Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
MTTFd -25…+70 °C Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
wenn > +50 °C, dann ist keine siehe Datenblatt 1.0-50
Unterspannung zulässig

1,50 kg (1 Magnet)
2,00 kg (2 Magnete)

150 Jahre

BETÄTIGUNG Schaltmagnet stossend, in Öl schaltend,
druckdicht
Betätigungsart
W.E45 / 23 x 50 (Datenblatt 1.1-182)
Ausführung M.S45 / 23 x 50 (Datenblatt 1.1-181)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/5 Ausgabe: 22 10 1.4-32D
