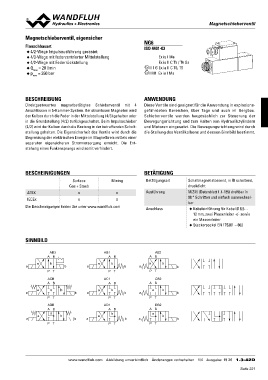

Magnetschieberventil, eigensicher NG6

Flanschbauart ISO 4401-03
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung Ex ia I Ma
◆ 4/2-Wege mit Federrückstellung Ex ia II C T5 / T6 Ga
pQmmaaxx = 20 l/min
◆ = 350 bar xII 1 G Ex ia II C T6, T5
◆ xI M1 Ex ia I Ma

BESCHREIBUNG ANWENDUNG

Direktgesteuertes magnetbetätigtes Schieberventil mit 4 Diese Ventile sind geeignet für die Anwendung in explosions-
Anschlüssen in 5-Kammer-System. Bei stromlosen Magneten wird gefährdeten Bereichen, über Tage und auch im Bergbau.
der Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder Schieberventile werden hauptsächlich zur Steuerung der
in die Grundstellung (4/2) zurückgeschaltet. Beim Impulsschieber Bewegungsrichtung und zum Halten von Hydraulikzylindern
(4/2) wird der Kolben durch die Rastung in der betreffenden Schalt- und Motoren eingesetzt. Die Bewegungsrichtung wird durch
stellung gehalten. Die Eigensicherheit des Ventils wird durch die die Stellung des Ventilkolbens und dessen Sinnbild bestimmt.
Begrenzung der elektrischen Energie im Magnetkreis mittels einer
separaten eigensicheren Stromversorgung erreicht. Die Ent-
stehung eines Funkensprungs wird somit verhindert.

BESCHEINIGUNGEN BETÄTIGUNG

ATEX Surface Mining Betätigungsart Schaltmagnet stossend, in Öl schaltend,
IECEx Gas + Staub Ausführung druckdicht
x
x x Anschluss M.Z45 (Datenblatt 1.1-185) drehbar in
90 ° Schritten und einfach auswechsel-
x bar

Die Bescheinigungen finden Sie unter www.wandfluh.com ◆ Kabeleinführung für Kabel Ø 6,5…
12 mm, zwei Phasenleiter +/- sowie
ein Massenleiter

◆ Steckersockel EN 175301 – 803

SINNBILD

AB3 AB1 AB2
AB AB AB

a b b ab a b
a ab a
b
PT PT PT b
b
ACB AC1 CB2
AB AB AB

a ob ba ab b ab
a a

PT PT PT

ADB AD1 DB2
AB
AB AB
ab
a o ba ab b a
a b
PT
PT PT

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 19 26 1.3-42D
