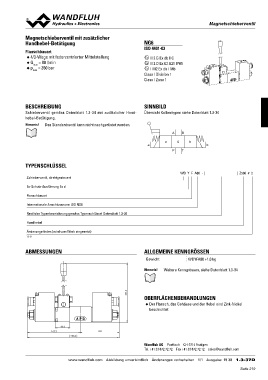

Page 219 - Softbound_Edition_19_de

MMaaggnneettsscchhiieebbeerrvveennttiill

Magnetschieberventil mit zusätzlicher NG6
Handhebel-Betätigung
ISO 4401-03
Flanschbauart
◆ 4/3-Wege mit federzentrierter Mittelstellung x II 2 G Ex db IIC
Qpmmaaxx = 80 l/min x II 2 D Ex tD A21 IP65
◆ = 350 bar x I M2 Ex db I Mb
◆
Class I Division 1
Class I Zone 1

BESCHREIBUNG SINNBILD

Schieberventil gemäss Datenblatt 1.3-34 mit zusätzlicher Hand- Übersicht Kolbentypen siehe Datenblatt 1.3-34
hebel-Betätigung.
AB
Hinweis! Das Standardventil kann nicht nachgerüstet werden. a 0b
ab

PT

TYPENSCHLÜSSEL WD Y F A06 - Z568 # 2

Schieberventil, direktgesteuert
Ex-Schutz-Ausführung Ex d
Flanschbauart
Internationale Anschlussnorm ISO NG6
Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.3-34
Handhebel
Änderungs-Index (wird vom Werk eingesetzt)

1.3-37

ABMESSUNGEN ALLGEMEINE KENNGRÖSSEN

Gewicht WDYFA06 +1,0 kg

Hinweis! Weitere Kenngrössen, siehe Datenblatt 1.3-34

256.5 OBERFLÄCHENBEHANDLUNGEN

◆ Der Flansch, das Gehäuse und der Hebel sind Zink-Nickel

beschichtet

44.4

167.3 123

290.3

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/1 Ausgabe: 19 38 1.3-37D
