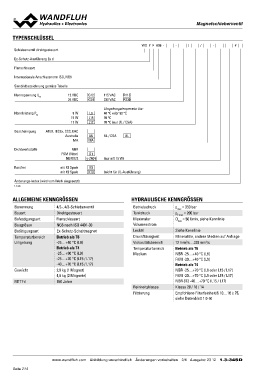

MMaaggnneettsscchhiieebbeerrvveennttiill

TYPENSCHLÜSSEL WD Y F A06 - - / / - #

Schieberventil direktgesteuert

Ex-Schutz-Ausführung Ex d

Flanschbauart

Internationale Anschlussnorm ISO, NG6

Sinnbildbezeichnung gemäss Tabelle

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Nennleistung PN Umgebungstemperatur bis:
9 W L9 40 °C oder 90 °C

15 W L15 70 °C

17 W L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, CCC, EAC

Australia AU UL / CSA UL

MA MA

Dichtwerkstoffe NBR
FKM (Viton)
D1 (nur mit 15 W)
NBR 872 y-Z604

Rostfrei mit K8 Spule K9

mit K9 Spule K10 (nicht für UL-Ausführung)

Änderungs-Index (wird vom Werk eingesetzt)

1.3-34S

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Tankdruck pT max = 200 bar
Befestigungsart Direktgesteuert Maximaler Qmax = 50 l/min, siehe Kennlinie
Baugrösse Volumenstrom
Betätigungsart Flanschbauart Lecköl Siehe Kennlinie
Temperaturbereich Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung NG6 nach ISO 4401-03 Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich Betrieb als T6
Gewicht Ex-Schutz-Schaltmagnet Medium NBR -25…+40 °C (L9)
FKM -20…+40 °C (L9)
MTTFd Betrieb als T6 Reinheitsklasse Betrieb als T4
-25…+40 °C (L9) Filtrierung NBR -25…+70 °C (L9 oder L15 / L17)
Betrieb als T4 FKM -20…+70 °C (L9 oder L15 / L17)
-25…+90 °C (L9) NBR 872 -40…+70 °C (L15 / L17)
-25…+70 °C (L15 / L17) Klasse 20 / 18 / 14
-40…+70 °C (L15 / L17) Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
2,8 kg (1 Magnet)
4,6 kg (2 Magnete)

150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 23 12 1.3-34SD
