MMaaggnneettsscchhiieebbeerrvveennttiill

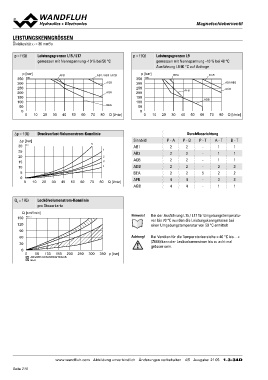

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenzen L15 / L17 p = f (Q) Leistungsgrenzen L9
gemessen mit Nennspannung -10 % bei 50 °C gemessen mit Nennspannung -10 % bei 40 °C
Ausführung L9 90 °C auf Anfrage

p [bar] AFB AB1 / AB3 / ACB p [bar] BEA AGB
350 K4105 AGB 350 K4106
300
300 AB1/AB3

250 250 AFB ACB
200
200 ADB

150 150 ADB
100
100
50 BEA 50

0 0
0 10 20 30 40 50 60 70 80 Q [l/min] 0 10 20 30 40 50 60 70 80 Q [l/min]

Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Durchflussrichtung
P-A P-B P-T A-T B-T
∆p [bar] 5 Sinnbild
30 K0171 1 AB1 22 - 11
25 AB3 22 - 11
ACB 22 - 11
20 2 ADB 22 - 33
BEA 22522
15 3 AFB 44 - 33
10 4 AGB 44 - 11

5

0
0 10 20 30 40 50 60 70 80 Q [l/min]

QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkarte

Q [cm3/min] Hinweis! Bei der Ausführung L15 / L17 für Umgebungstemperatu-
150 K0232_3 ren bis 70 °C wurden die Leistungskenngrössen bei
einer Umgebungstemperatur von 50 °C ermittelt
120
Achtung! Bei Ventilen für die Temperaturbereiche «-40 °C bis…»
90 (Z604) kann der Leckvolumenstrom bis zu acht mal
grösser sein.
60

30

0
0 50 100 150 200 250 300 350 p [bar]

AB3/AB1/ACB/ADB/AFB/AGB
BEA

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/5 Ausgabe: 21 05 1.3-34D
