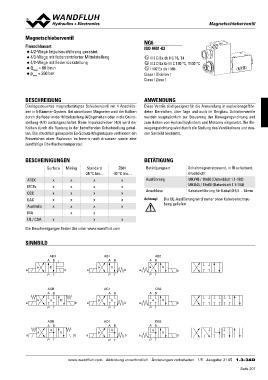

Magnetschieberventil MMaaggnneettsscchhiieebbeerrvveennttiill

Flanschbauart NG6
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung ISO 4401-03
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 80 l/min x II 2 G Ex db IIC T6, T4
◆ = 350 bar x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes magnetbetätigtes Schieberventil mit 4 Anschlüs- Diese Ventile sind geeignet für die Anwendung in explosionsgefähr-
sen in 5-Kammer-System. Bei stromlosen Magneten wird der Kolben deten Bereichen, über Tage und auch im Bergbau. Schieberventile
durch die Feder in der Mittelstellung (4/3) gehalten oder in die Grund- werden hauptsächlich zur Steuerung der Bewegungsrichtung und
stellung (4/2) zurückgeschaltet. Beim Impulsschieber (4/2) wird der zum Halten von Hydraulikzylindern und Motoren eingesetzt. Die Be-
Kolben durch die Rastung in der betreffenden Schaltstellung gehal- wegungsrichtung wird durch die Stellung des Ventilkolbens und des-
ten. Die druckfest gekapselte Ex-Schutz-Magnetspule verhindert ein sen Sinnbild bestimmt.
Entweichen einer Explosion im Innern nach draussen sowie eine
zündfähige Oberflächentemperatur.

BESCHEINIGUNGEN Standard Z604 BETÄTIGUNG Schaltmagnet stossend, in Öl schaltend,
-25 °C bis… -40 °C bis… druckdicht
Surface Mining Betätigungsart
x x MKY45 / 18x60 (Datenblatt 1.1-183)
ATEX x x x x Ausführung MKU45 / 18x60 (Datenblatt 1.1-184)
IECEx x x x x
CCC x x x x Anschluss Kabeleinführung für Kabel Ø 6,5…14mm
EAC x x x x
Australia x x x Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
MA x x x bung geliefert
UL / CSA x

Die Bescheinigungen finden Sie unter www.wandfluh.com

SINNBILD

AB3 AB1 AB2
AB AB AB

a b b ab a b
a ab a
b
PT
PT PT

ACB AC1 CB2
AB AB AB

a ob ba ab b ab b
a a

PT PT PT

ADB AD1 DB2
AB AB
AB
ab
a ob ba ab b a b
a
PT
PT PT
