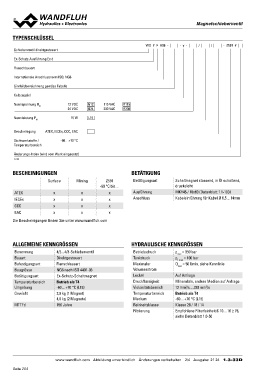

TYPENSCHLÜSSEL MMaaggnneettsscchhiieebbeerrvveennttiill
WD Y F A06 - - y - / / - Z591 #
Schieberventil direktgesteuert
Ex-Schutz-Ausführung Ex d
Flanschbauart
Internationale Anschlussnorm ISO, NG6
Sinnbildbezeichnung gemäss Tabelle
Kolbenspiel
Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
Nennleistung PN 15 W L15
Bescheinigung ATEX, IECEx, CCC, EAC
Dichtwerkstoffe / -60…+70 °C
Temperaturbereich
Änderungs-Index (wird vom Werk eingesetzt)
1.3-33
BESCHEINIGUNGEN BETÄTIGUNG
ATEX Surface Mining Z591 Betätigungsart Schaltmagnet stossend, in Öl schaltend,
IECEx -60 °C bis… druckdicht
CCC x x Ausführung
EAC x x x Anschluss MKY45 / 18x60 (Datenblatt 1.1-183)
x x x
x x x Kabeleinführung für Kabel Ø 6,5…14mm
x
Die Bescheinigungen finden Sie unter www.wandfluh.com
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Tankdruck pT max = 100 bar
Befestigungsart Flanschbauart Maximaler Qmax = 50 l/min, siehe Kennlinie
Baugrösse NG6 nach ISO 4401-03 Volumenstrom
Betätigungsart Ex-Schutz-Schaltmagnet Lecköl Auf Anfrage
Temperaturbereich Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung Betrieb als T4 Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht -60…+70 °C (L15) Temperaturbereich Betrieb als T4
2,8 kg (1 Magnet) Medium -60…+70 °C (L15)
MTTFd 4,6 kg (2 Magnete) Reinheitsklasse Klasse 20 / 18 / 14
150 Jahre Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 24 1.3-33D
