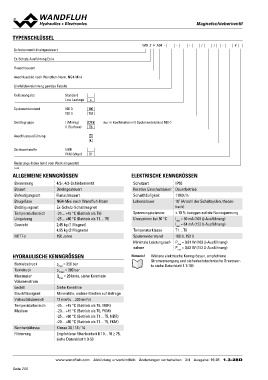

Page 200 - Softbound_Edition_19_de

MMaaggnneettsscchhiieebbeerrvveennttiill

TYPENSCHLÜSSEL WD Z F A04 - - - / / - #

Schieberventil direktgesteuert

Ex-Schutz-Ausführung Ex ia

Flanschbauart

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Sinnbildbezeichnung gemäss Tabelle

Kolbenangabe Standard
Low Leakage x

Spulenwiderstand 100 Ω 100
152 Ω 152

Gerätegruppe I (Mining) Z319 nur in Kombination mit Spulenwiderstand 100 Ω
II (Surface) T6

Anschlussausführung D
K

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.3-28

ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Schutzart IP65
Bauart Direktgesteuert Relative Einschaltdauer
Befestigungsart Flanschbauart Schalthäufigkeit Dauerbetrieb
Baugrösse NG4-Mini nach Wandfluh-Norm Lebensdauer
Betätigungsart Ex-Schutz-Schaltmagnet 1'800 / h
Temperaturbereich -25…+45 °C (Betrieb als T6) Spannungstoleranz
Umgebung -25…+60 °C (Betrieb als T1…T5) Grenzstrom bei 50 °C 107 (Anzahl der Schaltzyklen, theore-
Gewicht 2,45 kg (1 Magnet) tisch)
4,65 kg (2 Magnete) Temperaturklasse
MTTFd 150 Jahre Spulenwiderstand ± 10 % bezogen auf die Nennspannung
Minimale Leistungsauf-
nahme Imin = 90 mA (100 Ω-Ausführung)
Imin = 64 mA (152 Ω-Ausführung)
T1…T6

100 Ω, 152 Ω

Pmin = 0,81 W (100 Ω-Ausführung)
Pmin = 0,62 W (152 Ω-Ausführung)

HYDRAULISCHE KENNGRÖSSEN Hinweis! Weitere elektrische Kenngrössen, empfohlene
Stromversorgung und sicherheitstechnische Grenzwer-
Betriebsdruck pmax = 350 bar te siehe Datenblatt 1.1-185
Tankdruck pT max = 200 bar
Maximaler Qmax = 20 l/min, siehe Kennlinie
Volumenstrom
Lecköl Siehe Kennlinie
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+45 °C (Betrieb als T6, NBR)
Medium -20…+45 °C (Betrieb als T6, FKM)
-25…+60 °C (Betrieb als T1…T5, NBR)
Reinheitsklasse -20…+60 °C (Betrieb als T1…T5, FKM)
Filtrierung Klasse 20 / 18 / 14
Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 19 26 1.3-28D
