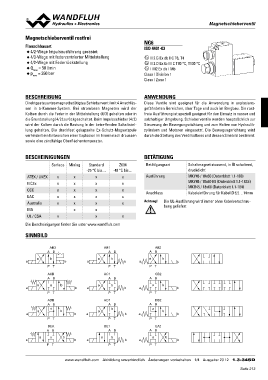

Magnetschieberventil rostfrei MMaaggnneettsscchhiieebbeerrvveennttiill

Flanschbauart NG6
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung ISO 4401-03
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 50 l/min x II 2 G Ex db IIC T6, T4
◆ = 350 bar x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes magnetbetätigtes Schieberventil mit 4 Anschlüs- Diese Ventile sind geeignet für die Anwendung in explosions-
sen in 5-Kammer-System. Bei stromlosen Magneten wird der gefährdeten Bereichen, über Tage und auch im Bergbau. Die rost-
Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder in freie Ausführung ist speziell geeignet für den Einsatz in nasser und
die Grundstellung (4/2) zurückgeschaltet. Beim Impulsschieber (4/2) salzhaltiger Umgebung. Schieberventile werden hauptsächlich zur
wird der Kolben durch die Rastung in der betreffenden Schaltstel- Steuerung der Bewegungsrichtung und zum Halten von Hydraulik-
lung gehalten. Die druckfest gekapselte Ex-Schutz-Magnetspule zylindern und Motoren eingesetzt. Die Bewegungsrichtung wird
verhindert ein Entweichen einer Explosion im Innern nach draussen durch die Stellung des Ventilkolbens und dessen Sinnbild bestimmt.
sowie eine zündfähige Oberflächentemperatur.

BESCHEINIGUNGEN BETÄTIGUNG

Surface Mining Standard Z604 Betätigungsart Schaltmagnet stossend, in Öl schaltend,
-25 °C bis… -40 °C bis… Ausführung druckdicht
ATEX / UKEX x x
IECEx x x x x Anschluss MKY45 / 18x60 (Datenblatt 1.1-183)
CCC x x x x MKY45 / 18x60 K9 (Datenblatt 1.1-183S)
EAC x x x x MKU45 / 18x60 (Datenblatt 1.1-184)
Australia x x x x
MA x x x Kabeleinführung für Kabel Ø 6,5…14mm
UL / CSA x x
x x Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
bung geliefert

Die Bescheinigungen finden Sie unter www.wandfluh.com

SINNBILD

AB3 AB1 AB2
AB AB AB

a b b ab a b
a ab a
b
PT PT PT b
b
ACB AC1 CB2 b
AB AB AB

a ob ba ab b ab
a a

PT PT PT

ADB AD1 DB2
AB AB
AB
ab
a o ba ab b a
a b
PT
PT PT

BEA BE1 EA2
AB AB AB

ao b ab ab
a ba b a
PT
PT PT

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 23 12 1.3-34SD
