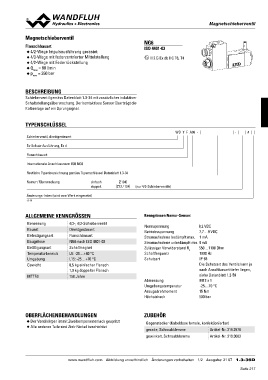

MMaaggnneettsscchhiieebbeerrvveennttiill

Magnetschieberventil NG6

Flanschbauart ISO 4401-03
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung x II 2 G Ex db IIC T6, T4
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 80 l/min
◆ = 350 bar
◆

BESCHREIBUNG

Schieberventil gemäss Datenblatt 1.3-34 mit zusätzlicher induktiver

Schaltstellungsüberwachung. Der kontaktlose Sensor überträgt die

Kolbenlage auf ein Sprungsignal.

TYPENSCHLÜSSEL WD Y F A06 - -#

Schieberventil, direktgesteuert

Ex-Schutz-Ausführung, Ex d

Flanschbauart

Internationale Anschlussnorm ISO NG6

Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.3-34

Namur / Überwachung einfach Z104
doppelt Z72 / 104 (nur 4/2-Schieberventile)

Änderungs-Index (wird vom Werk eingesetzt)

1.3-36

ALLGEMEINE KENNGRÖSSEN Kenngrössen Namur-Sensor:

Benennung 4/2-, 4/3-Schieberventil Nennspannung 8,2 VDC
Bauart Direktgesteuert
Befestigungsart Flanschbauart Betriebsspannung 7,7…9 VDC
Baugrösse NG6 nach ISO 4401-03
Betätigungsart Schaltmagnet Stromaufnahme bedämpft max. 1 mA
Temperaturbereich L9: -25…+40 °C
Umgebung L15: -25…+70 °C Stromaufnahme unbedämpft min. 4 mA
Gewicht 0,5 kg einfacher Flansch
1,0 kg doppelter Flansch Zulässiger Vorwiderstand Rv 550…1100 Ohm
MTTFd 150 Jahre Schaltfrequenz 1000 Hz

Schutzart IP 68

Die Schutzart des Ventils kann je

nach Anschlussart tiefer liegen,

siehe Datenblatt 1.2-59

Abmessung M12 x 1

Umgebungstemperatur -25…70 °C

Anzugsdrehmoment 15 Nm

Höchstdruck 500 bar

OBERFLÄCHENBEHANDLUNGEN ZUBEHÖR

◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt Gegenstecker (Kabeldose female, konfektionierbar)

◆ Alle anderen Teile sind Zink-Nickel beschichtet gerade, Schraubklemme Artikel-Nr. 219.2978

gewinkelt, Schraubklemme Artikel-Nr. 219.3003

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 21 07 1.3-36D
