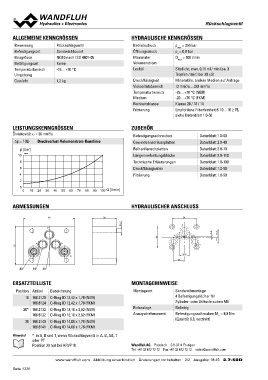

P. 1338

RRüücckksscchhllaaggvveennttiill

ALLGEMEINE KENNGRÖSSEN                                             HYDRAULISCHE KENNGRÖSSEN

Benennung                       Rückschlagventil                   Betriebsdruck                 pmax = 350 bar
Befestigungsart                 Sandwichbauart                     Öffnungsdruck                 pa = 0,8 bar
Baugrösse                       NG10 nach ISO 4401-05              Maximaler                     Qmax = 100 l/min
Betätigungsart                  Keine                              Volumenstrom
Temperaturbereich               -25…+70 °C                         Lecköl                        Sitzdicht, max. 0,15 ml / min (ca. 3
Umgebung                                                                                         Tropfen / min) bei 30 cSt
Gewicht                         1,2 kg                             Druckflüssigkeit              Mineralöle, andere Medien auf Anfrage
                                                                   Viskositätsbereich            12 mm2/s…320 mm2/s
                                                                   Temperaturbereich             -25…+70 °C (NBR)
                                                                   Medium                        -20…+70 °C (FKM)
                                                                   Reinheitsklasse               Klasse 20 / 18 / 14
                                                                   Filtrierung                   Empfohlene Filterfeinheit ß 10…16 ≥ 75,
                                                                                                 siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN                                               ZUBEHÖR                                   Datenblatt 1.0-60
                                                                                                             Datenblatt 2.9-40
Ölviskosität u = 30 mm2/s                                           Befestigungsschrauben                    Datenblatt 2.9-70
                                                                    Gewindeanschlussplatten                  Datenblatt 2.9-110
 ∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie                     Reihenflanschplatten                     Datenblatt 1.0-100
                                                                    Längenverkettungsblöcke                  Datenblatt 1.0-50
 p [bar]                                                            Technische Erläuterungen                 Datenblatt 1.0-50
                                                                    Druckflüssigkeiten
10 K0281                                                            Filtrierung

8

6

4

2

0          10 20 30 40 50 60 70 80 90 100 Q [l/min]
  0

ABMESSUNGEN                                                        HYDRAULISCHER ANSCHLUSS

                            80                           38                                       54
                           P                                                                     P
60
                                                                                                                                                                  6.5AB
                                                                                       T                            To
                                                                                                                                                                                                             46
                                                                                                                                                                                                                                                                                           1.5

                                                                                                                                                                                                                                                                                                    9.7 16.8
                        A       B
            T                               To                                                         20.8
                                                                                                 24
20 10 30

ERSATZTEILLISTE                                                    MONTAGEHINWEISE

Position    Artikel        Bezeichnung                             Montageart                    Sandwichmontage
       10                                                                                        4 Befestigungslöcher für
            160.2120       O-Ring ID 12,42 x 1,78 (NBR)            Einbaulage                    Zylinder- oder Stiftschrauben M6
     20*    160.6124       O-Ring ID 12,42 x 1,78 (FKM)            Anzugsdrehmoment
                                                                                                 Beliebig
       30   160.2132       O-Ring ID 13,10 x 2,62 (NBR)
            160.6132       O-Ring ID 13,10 x 2,62 (FKM)                                          Befestigungsschrauben MD = 8,9 Nm
                                                                                                 (Qualität 8.8, verzinkt)
            160.2140       O-Ring ID 14,00 x 1,78 (NBR)
            160.6141       O-Ring ID 14,00 x 1,78 (FKM)

Hinweis!    * in A, B und T, wenn Rückschlagventil in A, B, AB, T
            oder PT
            Position 30 nur bei ARVP10                             Wandfluh AG Postfach CH-3714 Frutigen
                                                                   Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                                www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/2 Ausgabe: 18 45 2.7-50D
