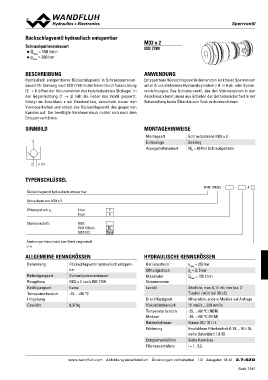

Rückschlagventil hydraulisch entsperrbar M33 x 2

Schraubpatronenbauart ISO 7789
pQmmaaxx = 150 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Hydraulisch entsperrbares Rückschlagventil in Schraubpatronen- Entsperrbare Rückschlagventile dienen zum leckfreien Sperren von
bauart für Senkung nach ISO 7789. In der freien Durchflussrichtung unter Druck stehenden Hydraulikzylindern z.B. in Hub- oder Spann-
(2 → 1) öffnet der Volumenstrom den federbelasteten Sitzkegel. In vorrichtungen. Das Schieberventil, das den Volumenstrom in den
der Gegenrichtung (1 → 2) hält die Feder das Ventil gesperrt. Anschluss x lenkt, muss aus Gründen der Betriebssicherheit in der
Erfolgt im Anschluss x ein Druckaufbau, verschiebt dieser den Ruhestellung beide Ölkanäle zum Tank verbunden haben.
Vorsteuerkolben und stösst das Rückschlagventil des gesperrten
Kanales auf. Der benötigte Vorsteuerdruck richtet sich nach dem MONTAGEHINWEISE
Entsperrverhältnis.
Montageart Schraubpatrone M33 x 2
SINNBILD Einbaulage Beliebig
Anzugsdrehmoment MD = 80 Nm Schraubpatrone
1

2 x (3)

TYPENSCHLÜSSEL

RNX PM33 - - #

Rückschlagventil hydraulisch entsperrbar

Schraubpatrone M33 x 2

Öffnungsdruck pa 2 bar 2
5 bar 5

Dichtwerkstoffe NBR
FKM (Viton)
NBR 872 D1
Z604

Änderungs-Index (wird vom Werk eingesetzt)

2.7-62

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Rückschlagventil hydraulisch entsperr- Betriebsdruck pmax = 350 bar
bar Öffnungsdruck pa = 2; 5 bar
Befestigungsart Schraubpatronenbauart Maximaler Qmax = 150 l/min
Baugrösse M33 x 2 nach ISO 7789 Volumenstrom
Betätigungsart Keine Lecköl Sitzdicht, max. 0,15 ml / min (ca. 3
Temperaturbereich -25…+90 °C Tropfen / min) bei 30 cSt
Umgebung Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht 0,37 kg Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+90 °C (NBR)
Medium -20…+90 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
Entsperrverhältnis Siehe Kennlinie
Flächenverhältnis i = 1 : 3,2

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 18 44 2.7-62D
