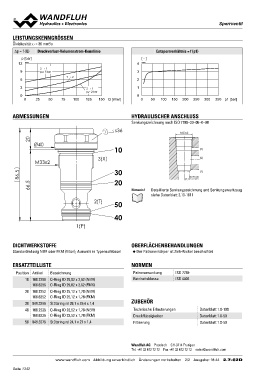

LEISTUNGSKENNGRÖSSEN RücksSchpleargrvveennttiill

Ölviskosität u = 30 mm2/s Entsperrverhältnis = f (p1)
[-]
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie 4 K0389
3
p [bar] 2→1 2
12 K0388 pa= 5 bar 1
0
9 1→2 0 50 100 150 200 250 300 350 p1 [bar]

6

3 2→1

pa= 2 bar

0
0 25 50 75 100 125 150 Q [l/min]

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

Ø40 Senkungszeichnung nach ISO 7789–33–06–0–98
M33x2
s36 M33x2

86.5 10 (3)
66.5 20 (2)
3(X)

30 (1)
20 (1)

Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1011

2(T) 50
1(P)
40

DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Der Patronenkörper ist Zink-Nickel beschichtet

ERSATZTEILLISTE NORMEN

Position Artikel Bezeichnung Patronensenkung ISO 7789
10 Reinheitsklasse ISO 4406
160.2298 O-Ring ID 29,82 x 2,62 (NBR)
20 160.6296 O-Ring ID 29,82 x 2,62 (FMK) ZUBEHÖR Datenblatt 1.0-100
Datenblatt 1.0-50
30 160.2252 O-Ring ID 25,12 x 1,78 (NBR) Technische Erläuterungen Datenblatt 1.0-50
40 160.6252 O-Ring ID 25,12 x 1,78 (FKM) Druckflüssigkeiten
Filtrierung
50 049.3296 Stützring rd 26,1 x 29,4 x 1,4

160.2236 O-Ring ID 23,52 x 1,78 (NBR)
160.6236 O-Ring ID 23,52 x 1,78 (FKM)

049.3276 Stützring rd 24,1 x 27 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/2 Ausgabe: 18 44 2.7-62D
