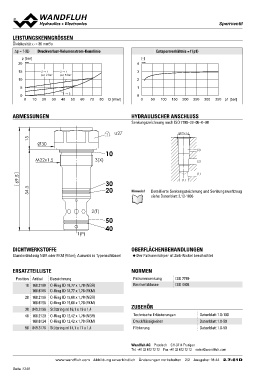

Page 1340 - Softbound_Edition_19_de

LEISTUNGSKENNGRÖSSEN RücksSchpleargrvveennttiill

Ölviskosität u = 30 mm2/s Entsperrverhältnis = f (p1)
[-]
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie 4 K0286
3
p [bar] 2
20 K0300 1
0
15 2→1 2→1 0 50 100 150 200 250 300 350 p1 [bar]

pa= 2 bar pa= 5 bar

10

5
0 1→2

0 10 20 30 40 50 60 70 80 Q [l/min]

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

Ø30 Senkungszeichnung nach ISO 7789–22–06–0–98
M22x1.5
s27 M22x1.5

69.5 10 (3)
54.5 15 (2)
3(X)
(1)
30 (1)
20
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1006

2(T)

50
40

1(P)

DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Der Patronenkörper ist Zink-Nickel beschichtet

ERSATZTEILLISTE NORMEN ISO 7789
ISO 4406
Position Artikel Bezeichnung Patronensenkung
Reinheitsklasse
10 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM) ZUBEHÖR Datenblatt 1.0-100
Datenblatt 1.0-50
20 160.2156 O-Ring ID 15,60 x 1,78 (NBR) Technische Erläuterungen Datenblatt 1.0-50
160.6156 O-Ring ID 15,60 x 1,78 (FKM) Druckflüssigkeiten
Filtrierung
30 049.3196 Stützring rd 16,1 x 19 x 1,4

40 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
160.6124 O-Ring ID 12,42 x 1,78 (FKM)

50 049.3176 Stützring rd 14,1 x 17 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/2 Ausgabe: 18 44 2.7-61D
